Watts Industries REDUFIX 2282110 Réducteur de pression 3/4" (20 mm)

Présentation du produit

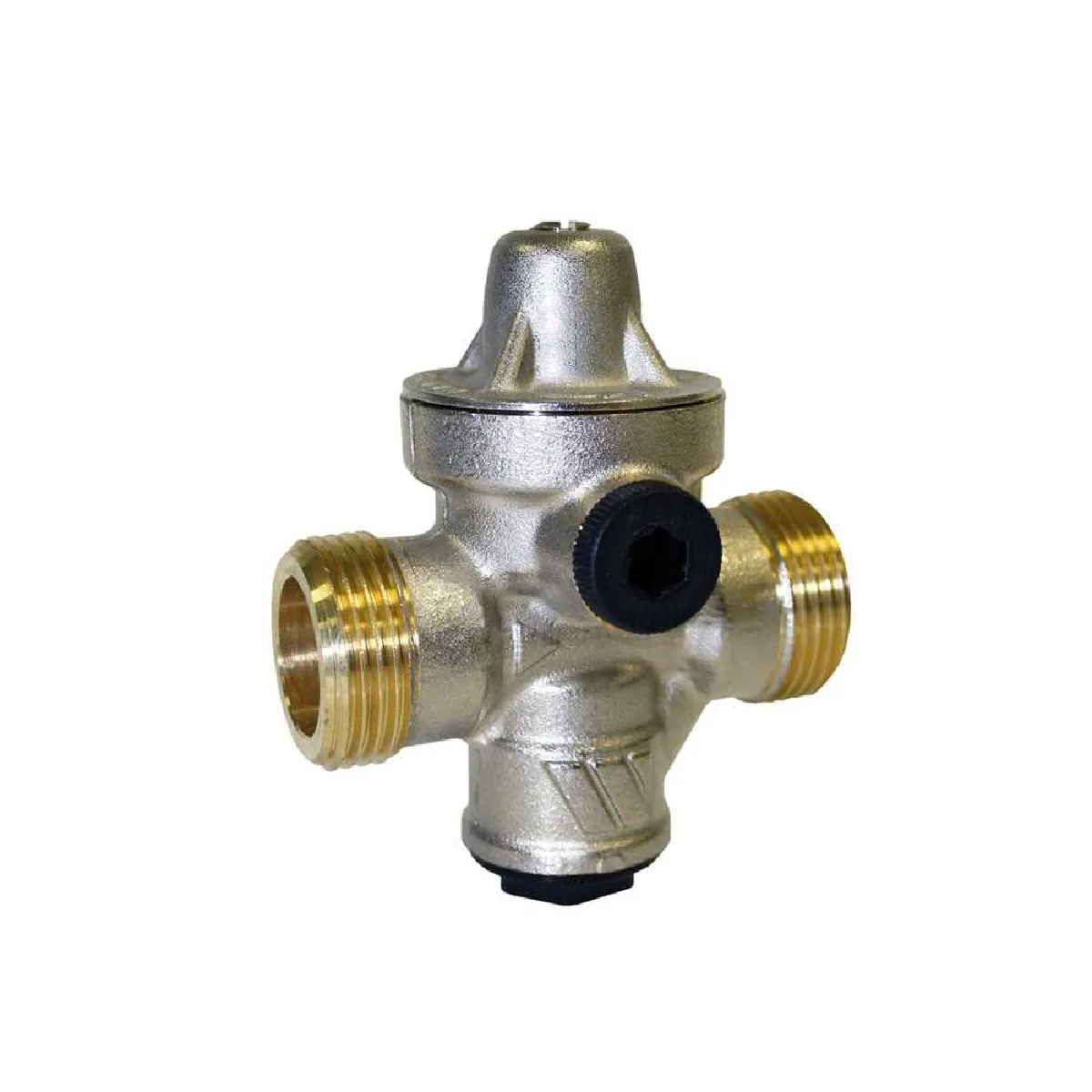

Le réducteur de pression WATTS REDUFIX modèle 2282110 est une vanne compacte et robuste conçue pour protéger chauffe-eau électriques et appareils ménagers contre les surtensions hydrauliques. Réalisé en laiton résistant à la dézincification (DZR) avec finition nickel/argent et filets apparents en laiton, il offre une solution fiable pour stabiliser la pression en aval sur des installations domestiques.

Technologie et spécificités

• Corps en laiton DZR pour résistance à la corrosion et longévité.
• Plage de pression réglable de 1,5 à 5 bar via une vis de réglage supérieure protégée par un capuchon.
• Fonctionnement silencieux assuré par un siège optimisé et une membrane en EPDM.
• Composants internes : piston en PSU (polysulfone), ressort en acier zingué, tête en laiton, chapeau en ZAMAK et bouchon de prise manomètre en P.A.
• Raccordement double mâle 3/4" (20 mm) en configuration opposée, flèche de sens de débit moulée sur le corps.
• Indice de pression PN16, pression d'entrée maximale 15 bar, température continue du fluide limitée à 30 °C.

Caractéristiques et bénéfices

Le REDUFIX 2282110 est conçu pour un usage sur circuits isolés et appareils spécifiques (lave-linge, chauffe-eau, etc.). Sa conception permet :

• Une protection efficace des équipements en maintenant une pression aval stable, améliorant la performance des mélangeurs et appareils.
• Une réduction de la consommation d'eau et des risques de fuites liées à une pression excessive en aval.
• Une installation simple en amont de lappareil ou à lentrée dun circuit deau grâce aux raccords mâles 3/4" et à la vis de réglage accessible sur le dessus.

Fonctionnement

En débitant, la pression sur la membrane diminue, le ressort se détend et le piston sécarte pour laisser passer leau. Quand lécoulement cesse, la pression aval agit sur la membrane et, conjointement avec le ressort, comprime le piston pour fermer la vanne et empêcher le passage libre deau.

Contenu et observations

• Produit livré non emballé (sans coupleurs ni manomètre).
• Présence dun bouchon plastique/caoutchouc noir en partie inférieure pour protection.
• Pas de manomètre fourni; prise manomètre bouchonnée en P.A.

Caractéristiques techniques

• Modèle : 2282110
• Diamètre nominal : 3/4" (20 mm)
• Raccords : 3/4" mâle x 3/4" mâle (opposés)
• Plage de pression réglable : 1,5 à 5 bar
• Pression d'entrée maximale : 15 bar (PN16)
• Température continue du fluide : max. 30 °C
• Matériaux : corps laiton DZR, piston PSU, ressort acier zingué, membrane et joints EPDM, tête laiton, chapeau ZAMAK, bouchon prise manomètre P.A.

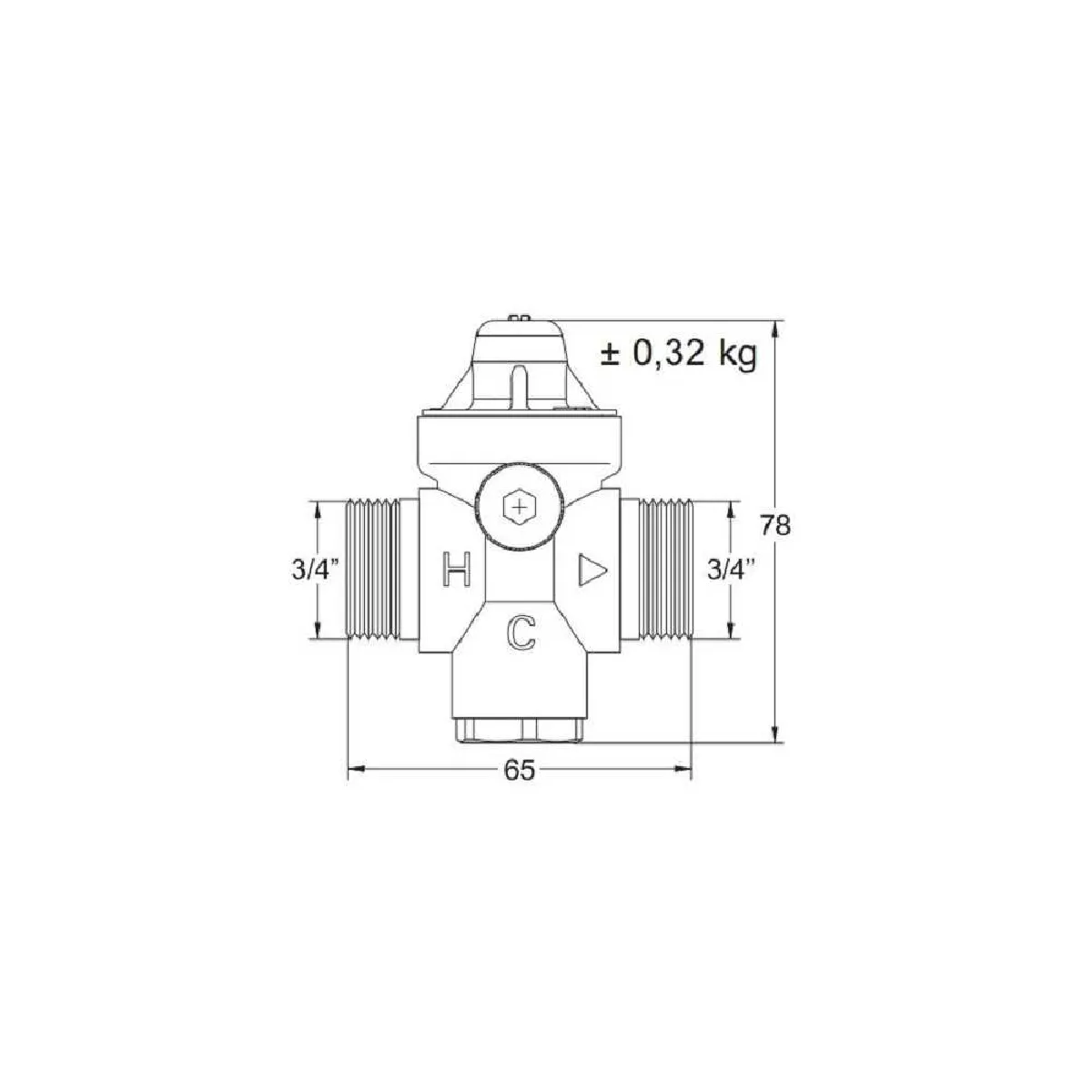

• Dimensions : hauteur 78 mm, entraxe entre entrées 65 mm
• Poids : env. 0,32 kg
• Marquages : flèche sens de flux moulée sur le corps
• Réglage : vis supérieure protégée par capuchon

Applications recommandées

Adapté pour protéger chauffe-eau électriques, lave-linge, lave-vaisselle et autres appareils ménagers ainsi que pour la régulation de pression aux entrées de circuits deau domestiques (cuisine, salle de bains, arrosage). Le REDUFIX est particulièrement indiqué lorsquune pression aval stable et limitée est nécessaire pour préserver les équipements et optimiser leur fonctionnement.

Installation et maintenance

Monter le réducteur dans le sens indiqué par la flèche de débit. Procéder au réglage de la pression via la vis supérieure après mise en service et purge éventuelle du circuit. Vérifier létanchéité des filets et sassurer que la pression dentrée nexcède pas 15 bar. Labsence de manomètre impose lutilisation dun manomètre externe si une lecture précise de la pression est requise.

Pour toute intervention, respecter les normes et consignes locales dinstallation et confier si nécessaire la pose à un professionnel qualifié.
