ULTIMA VISSER FIXER COLLER Vis machine tête cylindrique basse DIN 7984 8.8 zinguée M3–M16

Présentation du produit

Vis machine à tête cylindrique basse conforme à la norme DIN 7984, destinée aux assemblages métalliques exigeant une fixation résistante et un profil bas. Fabriquée en acier zingué, résistance mécanique 8.8, elle assure une bonne tenue mécanique pour applications industrielles et de bricolage. Marque : ULTIMA VISSER FIXER COLLER.

Technologies et spécificités

• Acier de haute résistance, classe 8.8 : excellente tenue à l'effort de traction et au cisaillement pour assemblages sollicités.
• Finition zinguée (zingué) : protection contre la corrosion atmosphérique et aspect métallique argenté.
• Tête cylindrique basse (bas) : profil réduit pour un rendu discret et moins d'encombrement en surface.
• Empreinte hexagonale interne (clé Allen) : transmission de couple sûre et montage/démontage avec clef Allen adaptée.
• Conception selon DIN 7984 : cotes et tolérances normalisées pour interchangeabilité et compatibilité avec écrous et taraudages métriques.

Caractéristiques produit

Usage recommandé : fixation de pièces métalliques, montages mécaniques, châssis, boîtiers et assemblages où un profil bas et une empreinte hexagonale sont souhaités.

Données dimensionnelles et options disponibles

Diamètres nominaux disponibles : 3, 4, 5, 6, 8, 10, 12 et 16 mm.
Pas de filetage (pas) correspondants : 3 mm = 0,5 mm; 4 mm = 0,7 mm; 5 mm = 0,8 mm; 6 mm = 1,0 mm; 8 mm = 1,25 mm; 10 mm = 1,5 mm; 12 mm = 1,75 mm; 16 mm = 2,0 mm.

Exemples de cotes principales par diamètre (conformes à DIN 7984) :
Dk (diamètre de tête) : 35,5 mm; 47 mm; 58,5 mm; 610 mm; 813 mm; 1016 mm; 1218 mm; 1624 mm.
K (hauteur de tête) : 32 mm; 42,8 mm; 53,5 mm; 64 mm; 85 mm; 106 mm; 127 mm; 169 mm.
Clé S (taille d'empreinte) : 32 mm; 42,5 mm; 53 mm; 64 mm; 85 mm; 107 mm; 128 mm; 1612 mm.
T (profondeur d'empreinte) : 31,5 mm; 42,3 mm; 52,7 mm; 63 mm; 83,8 mm; 104,5 mm; 125 mm; 165,5 mm.

Longueurs standard disponibles (l): 318 mm; 420 mm; 525 mm; 625 mm; 830 mm; 1035 mm; 1240 mm; 1650 mm. Longueur de filet (b) : 312 mm; 414 mm; 516 mm; 618 mm; 822 mm; 1026 mm; 1230 mm; 1638 mm.

Performances et montage

• Résistance mécanique 8.8 adaptée aux assemblages soumis à des charges modérées à élevées.
• Empreinte hexagonale interne : permet un couple de serrage contrôlé et un accès facilité dans les espaces restreints.
• Profil bas de la tête : réduit l'encombrement en surface et limite les risques d'accrochage.
• Compatible avec écrous et taraudages métriques selon normes, facilité de remplacement et d'interchangeabilité.

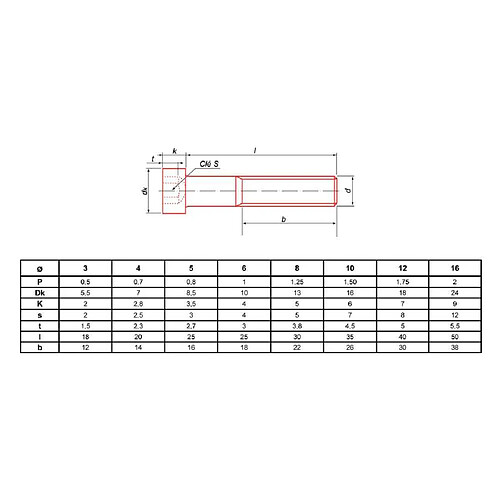

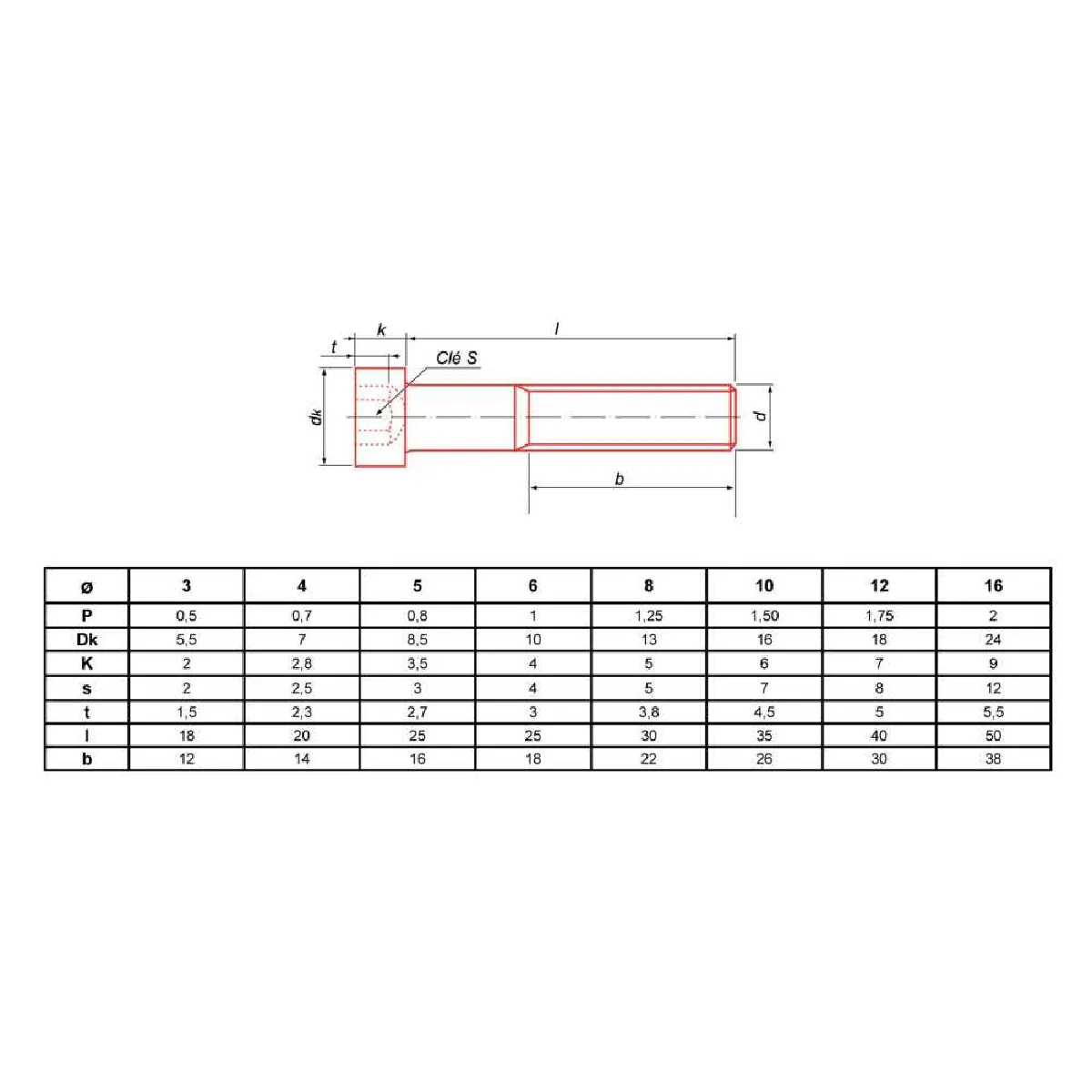

Détails de dessin technique

Livré selon spécifications dimensionnelles standard avec dessin indiquant : diamètre de tête (Dk), hauteur de tête (K), taille de l'empreinte hexagonale (clé S), longueur totale (l), longueur de filet (b) et profondeur intérieure de l'empreinte. Ces informations facilitent la sélection pour intégration sur plan ou BOM.

Application et recommandations

Idéale pour l'assemblage de structures métalliques, montages mécaniques, boîtiers, supports et toute application nécessitant une fixation discrète et résistante. Utiliser une clé Allen adaptée à la taille S pour éviter l'arrondi de l'empreinte. Pour une meilleure protection à long terme en environnements corrosifs, envisager des traitements supplémentaires ou matériaux inoxydables selon besoins.

Finition : zingué (aspect argenté) pour protection anticorrosion de base.
Matériau : acier. Norme : DIN 7984. Classe de résistance : 8.8.

Pour toute spécification particulière (longueurs non standard, conditionnement spécifique ou autres exigences techniques), se référer au service technique ou à la fiche produit détaillée fournie par ULTIMA VISSER FIXER COLLER.
