Ultima Vis M16 x 180 mm tête hexagonale DIN 931 8.8 zinguée boîte 25

Présentation du produit

Vis à métaux ULTIMA à tête hexagonale conforme à la norme DIN 931, destinée aux assemblages mécaniques nécessitant une fixation résistante. Conçue en acier classe 8.8 avec traitement zingué pour une meilleure résistance à la corrosion, cette vis partiellement filetée offre une solution fiable pour usage industriel et de bricolage professionnel.

Technologies et spécificités

• Norme : DIN 931 géométrie et dimensions normalisées pour tête hexagonale et manches partiellement filetés.
• Classe mécanique 8.8 résistance élevée adaptée aux applications exigeantes.
• Finition zinguée protection contre la corrosion pour environnement intérieur et extérieur sous contraintes modérées.
• Filetage partiel permet un bon ajustement et une emprise correcte de l'épaulement pour serrage structurel.
• Conception hexagonale serrage par clé plate ou à douille (clé 24 mm recommandée selon DIN).

Caractéristiques produit

• Type : vis à métaux, tête hexagonale.
• Diamètre nominal : M16.
• Pas du filetage : 2 mm.
• Longueur totale : 180 mm.
• Filetage : partiel (portion filetée + portion lisse selon DIN 931).
• Classe de résistance : 8.8 (acier trempé/revenu).
• Finition : zinguée pour protection anticorrosion.
• Taille de clé recommandée : 24 mm (s selon DIN).
• Hauteur de tête (K) pour M16 : 10,18 mm.
• Dimensions d'engagement de filetage/âme pour M16 (valeurs typiques) : b1 = 38 mm, b2 = 44 mm, b3 = 57 mm.
• Conditionnement : boîte de 25 unités. Référence produit : 84416180.

Utilisation recommandée : associer à des écrous et rondelles compatibles classe 8.8 pour garantir la tenue mécanique de l'assemblage. Se référer au dessin technique et au tableau dimensionnel fournis correspondant à la norme DIN 931 pour vérification des tolérances et longueurs de filetage selon l'application.

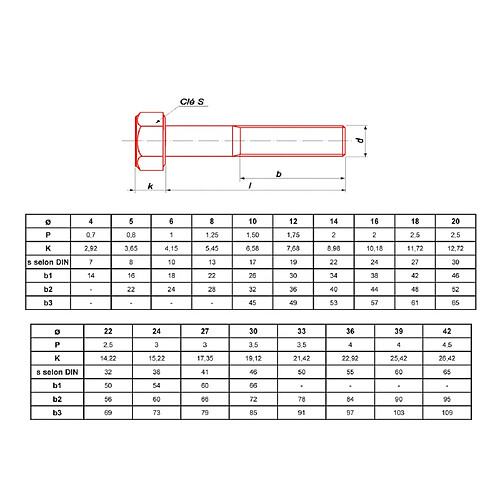

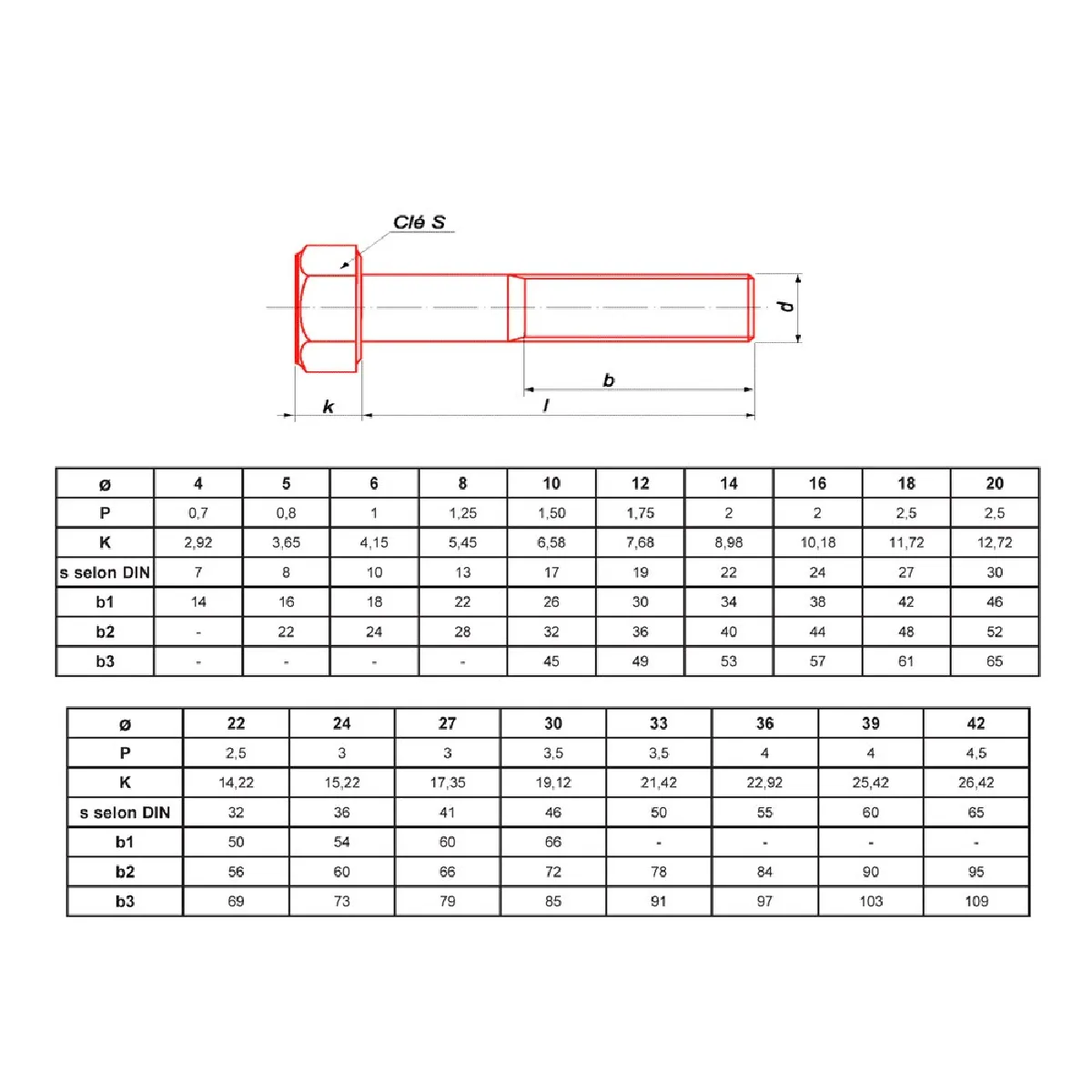

Dessin technique et tableau de dimensions

Le dossier technique inclut une vue latérale de la vis à tête hexagonale avec annotation des dimensions (k, l, b, d, clé S) et un tableau reprenant, pour le diamètre 16 mm :
P : 2 ; K : 10,18 mm ; s selon DIN : 24 mm ; b1 : 38 mm ; b2 : 44 mm ; b3 : 57 mm.

Ces valeurs sont conformes aux spécifications DIN 931 et permettent de vérifier l'adéquation de la vis pour les percements, jeux et longueurs de filetage nécessaires à votre assemblage.
