Réponse rapide : utilisez un câble U-1000 R2V en 0,75 mm² pour une installation standard (jusqu’à 30 m). Au-delà, passez en 1,5 mm². Prévoyez 2 fils pour l’émetteur (TX) et 4 fils pour le récepteur (RX), et installez toujours le câble dans une gaine adaptée (ICTA ou TPC).
✔️ Quel câble choisir pour une cellule de portail
- Type : U-1000 R2V (extérieur) ou H05VV-F (sous gaine)
- Section standard : 0,75 mm²
- Longue distance (>30 m) : 1,5 mm²
- Nombre de conducteurs : 2 fils (TX) / 4 fils (RX)
Ces valeurs couvrent la majorité des installations domestiques en 12V ou 24V.
📏 Section de câble : comment faire le bon choix

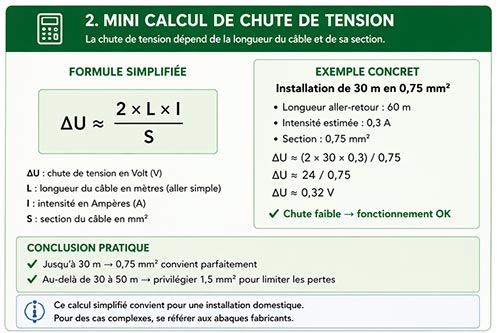

La section de câble électrique à choisir dépend directement de la distance entre le moteur et les cellules. Plus le câble est long, plus la chute de tension est importante.
| Distance | Section recommandée | Niveau de sécurité |
|---|---|---|
| < 20 m | 0,75 mm² | Optimal |
| 20 à 30 m | 0,75 mm² | Acceptable |
| 30 à 50 m | 1,5 mm² | Recommandé |
| > 50 m | 1,5 mm² | Indispensable |
Pourquoi ? Les cellules fonctionnent en basse tension (12V/24V). Une chute de tension trop importante peut empêcher le récepteur de détecter correctement le signal.
Règle simple : au moindre doute, choisissez la section supérieure.
🔌 Type de câble : lequel est le plus adapté
U-1000 R2V (meilleur choix)
Ce type de câble est le meilleur choix pour accompagner la cellule de votre moteur de portail. Câble rigide à double isolation, conçu pour les installations fixes. Il résiste :
- à l’humidité
- aux UV
- aux contraintes mécaniques
C’est le standard des électriciens pour l’extérieur et l’enterré (toujours sous gaine).
H05VV-F
Câble souple, facile à manipuler. À utiliser uniquement :
- dans une gaine
- en environnement protégé
Câble téléphonique (SYT)
À éviter pour l’alimentation. Section trop faible, réservé à des signaux très courts uniquement.
🏷️ Tableau des marques et recommandations
| Marque | Type de cellules | Recommandation câble | Particularité |
|---|---|---|---|
| Nice | BUS ou classique | 2 fils (BUS) ou 4 x 0,75 mm² | Simplification du câblage en BUS |
| Came | Classique + BUS | 4 x 0,75 mm² | Installation robuste standard |
| Somfy | BUS propriétaire | 2 fils spécifiques | Compatibilité limitée hors marque |
| FAAC | Classique | 4 x 0,75 mm² ou 1,5 mm² | Fiabilité, mais câblage traditionnel |
| BFT | BUS + classique | 2 fils ou 4 x 0,75 mm² | Mix technologie selon modèles |
À retenir : le système BUS simplifie fortement le câblage, mais impose de respecter les recommandations du fabricant.

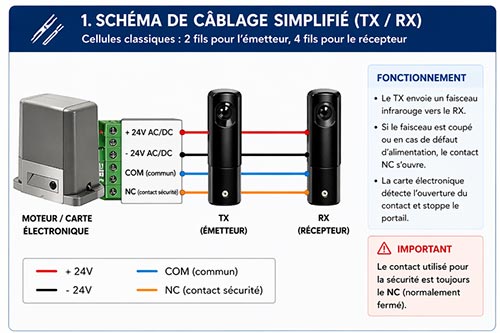

🔢 Combien de fils pour une cellule de portail
- Émetteur (TX) : 2 fils (alimentation)
- Récepteur (RX) : 4 fils (alimentation + contact)
Astuce pro : utilisez directement un câble 4 x 0,75 mm² pour éviter toute erreur et anticiper les besoins.
Exception : les systèmes BUS modernes utilisent seulement 2 fils. Vérifiez toujours la notice fabricant.

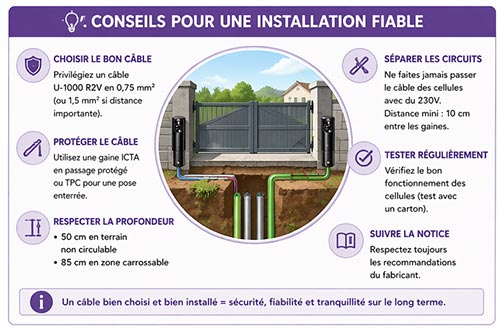

⚙️ Installation : règles essentielles à respecter
Protection du câble
- ICTA : passage protégé
- TPC : enterré extérieur (recommandé)
Profondeur d’enfouissement
- 50 cm : terrain non circulable
- 85 cm : zone carrossable
Séparation des circuits
Ne mélangez jamais :
- courant fort (230V)
- courant faible (cellules)
Distance recommandée : au moins 10 cm entre les gaines.
⚠️ Les erreurs qui causent 90% des pannes
- Section trop faible : signal instable
- Câble non protégé : humidité, oxydation
- Nombre de fils insuffisant : installation inutilisable
- Mélange des tensions : parasites électriques
Dans la majorité des cas, un portail qui ne se ferme plus a un problème de câblage.
🧱 Exemples concrets
Portail standard (3 à 5 m)
→ 4 x 0,75 mm² en R2V sous gaine : solution simple et fiable
Portail éloigné (30 à 50 m)
→ 4 x 1,5 mm² recommandé pour éviter les pertes
Installation enterrée
- Gaine TPC
- Lit de sable
- Grillage avertisseur rouge
💡 Astuce terrain (expérience pro)
Sur chantier, les installateurs utilisent presque toujours du 4 x 0,75 mm² en R2V, même pour de petites distances.
Pourquoi ?
- évite les erreurs de tirage
- permet d’anticiper un changement de cellule
- limite les interventions futures
Un câble légèrement surdimensionné coûte peu… mais évite 90% des pannes.
📜 Normes et sécurité
L’installation doit respecter la norme NF C 15-100 :
- protection mécanique obligatoire
- séparation des réseaux
- profondeur d’enfouissement conforme
Important : les cellules sont un dispositif de sécurité. Ne jamais les shunter.
FAQ : les questions les plus posées
Quel câble pour 30 mètres ?
Le 0,75 mm² fonctionne encore, mais le 1,5 mm² est recommandé pour plus de stabilité.
Combien de fils pour une cellule ?
2 fils pour le TX et 4 fils pour le RX, sauf système BUS.
Peut-on utiliser du 1,5 mm² ?
Oui, c’est même conseillé pour les longues distances.
Quel câble pour enterré ?
Le U-1000 R2V dans une gaine TPC est la solution standard.
R2V ou H05VV-F : que choisir ?
R2V pour l’extérieur et la durabilité. H05VV-F pour la facilité d’installation en environnement protégé.
Conclusion : pour une installation fiable, utilisez du R2V en 0,75 mm² (jusqu’à 30 m) ou 1,5 mm² au-delà, avec une gaine adaptée. Un bon câblage garantit la sécurité et évite la majorité des pannes.
