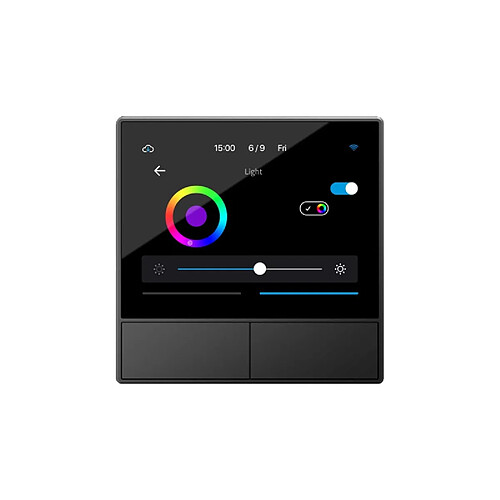

Sonoff NSPanel-EU

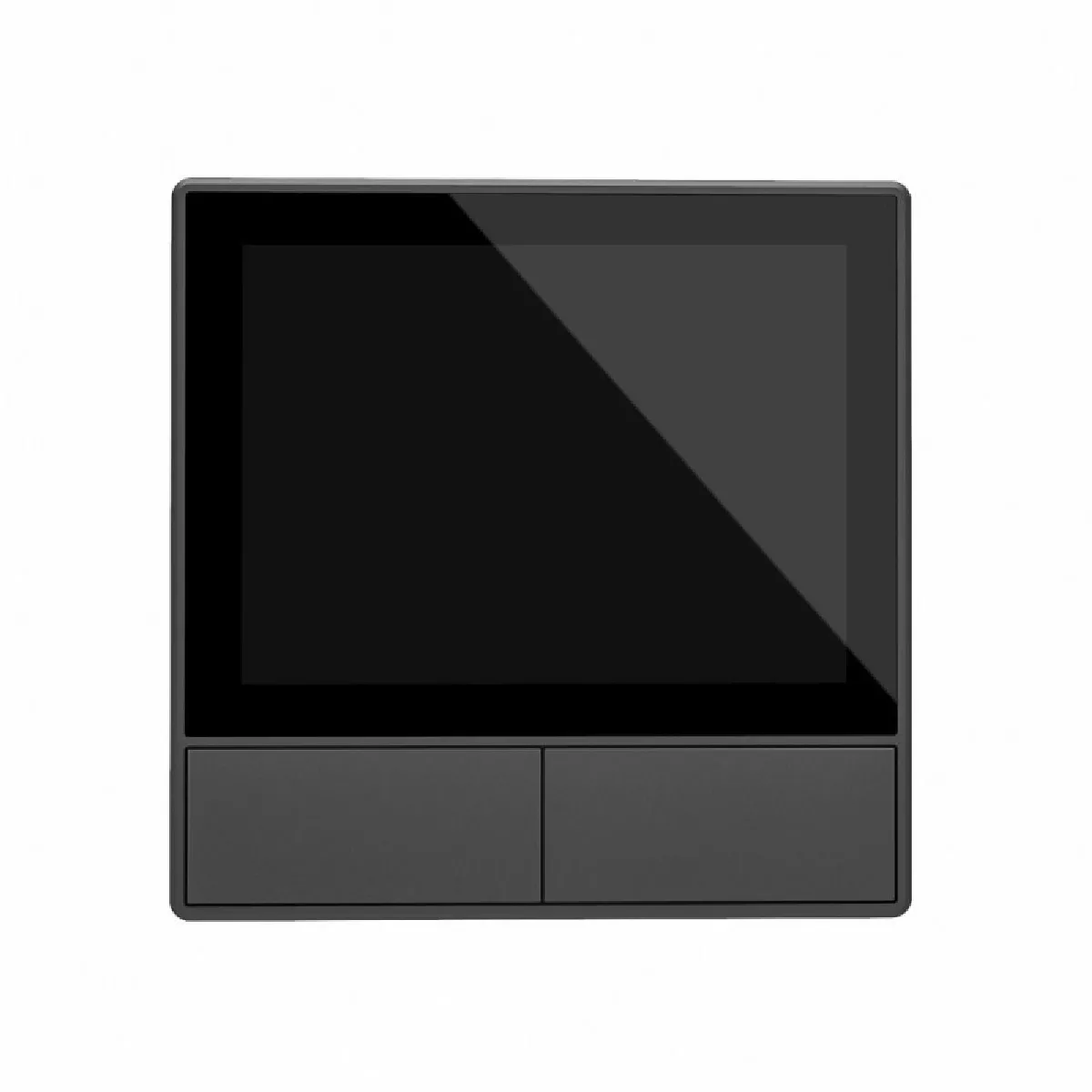

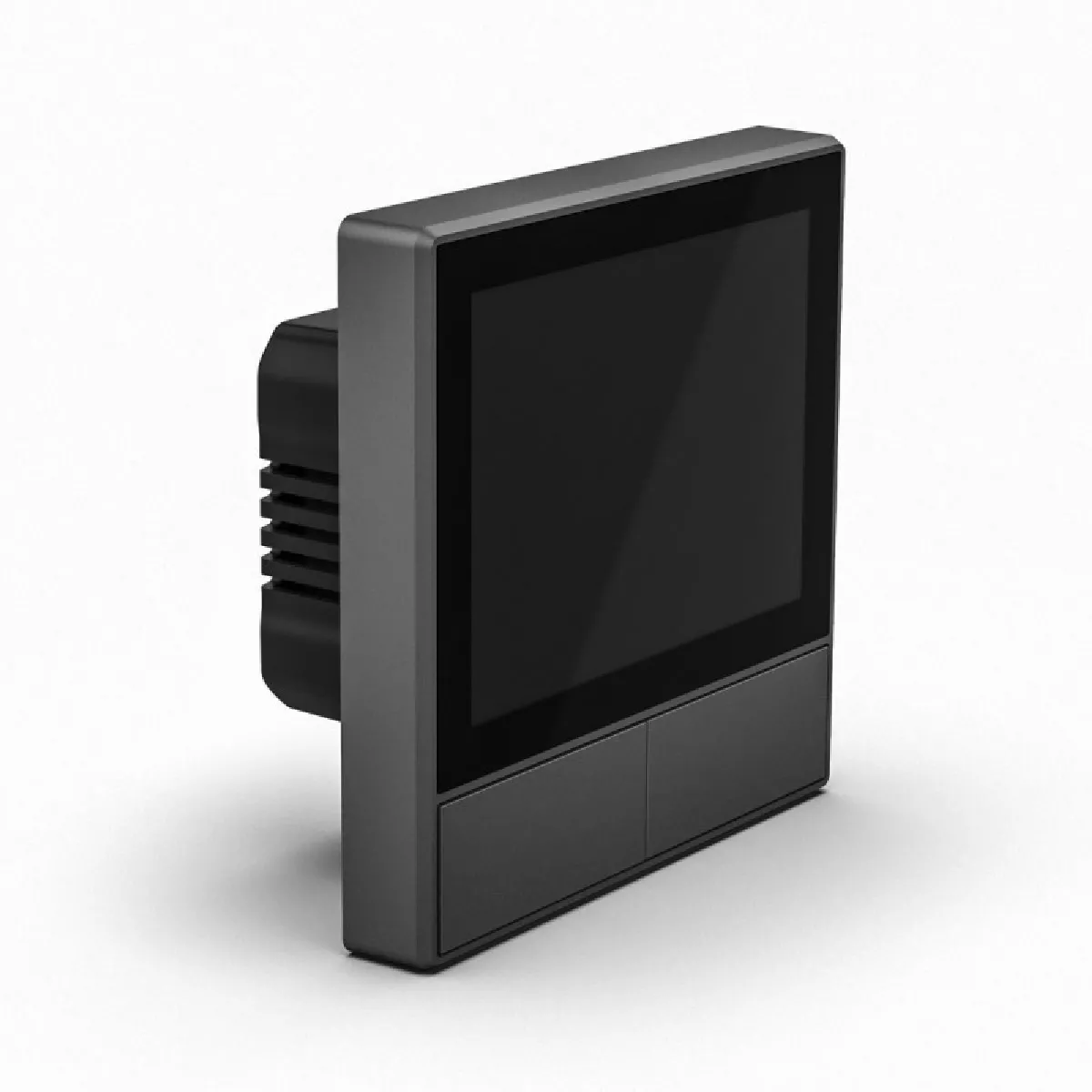

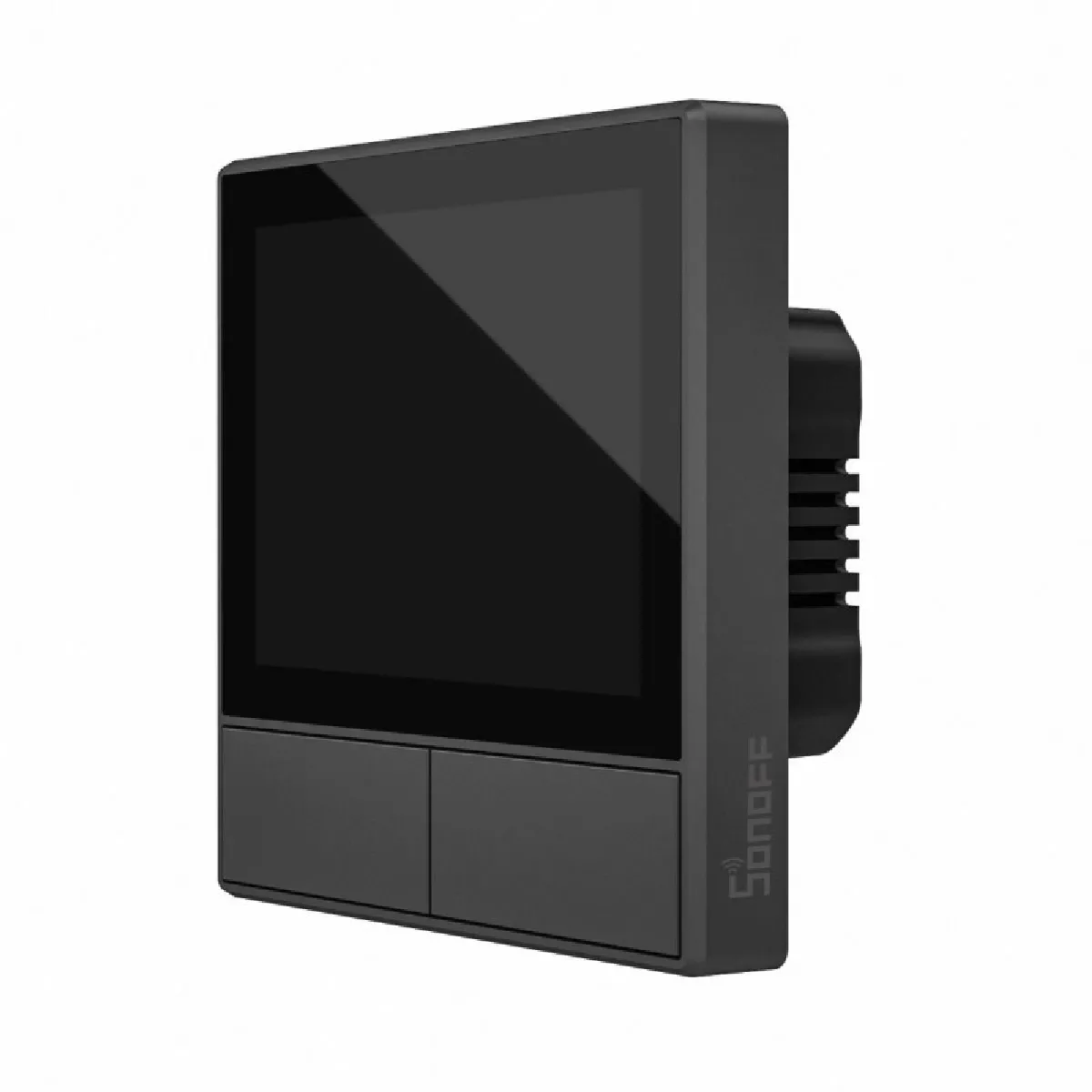

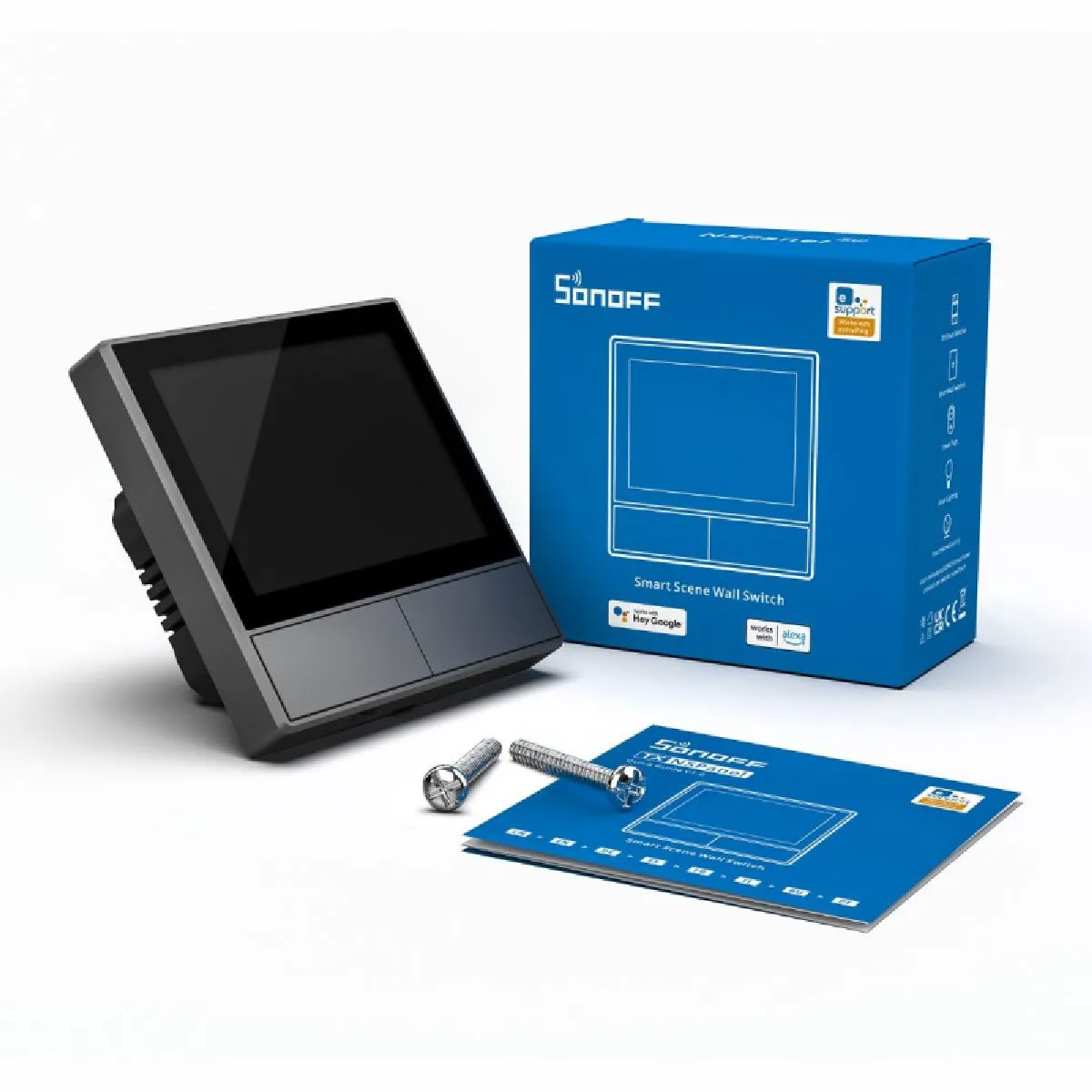

Présentation du panneau de commande à écran couleur tactile Sonoff NSPanel

Écran de veille du Sonoff NSPanel

L'écran de veille du Sonoff NSPanel affiche de nombreuses informations comme l'heure, la date, la météo et température extérieure, la température intérieure, etc.

Commande des 2 sorties intégrées

Le Sonoff NSPanel est équipé de 2 boutons physiques permettant de commander respectivement les 2 sorties intégrées.

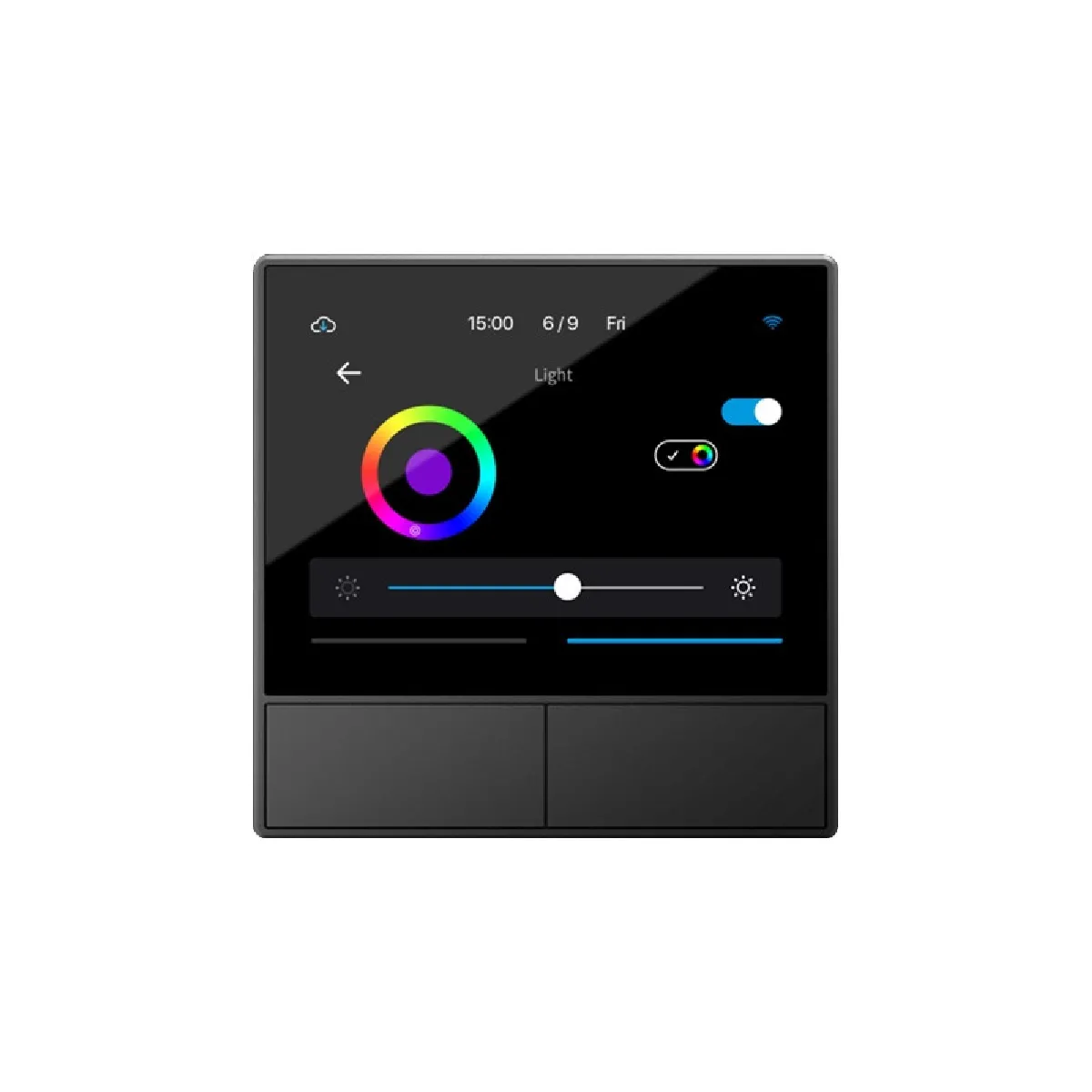

Commande d'éclairages

Le panneau de commande Sonoff NSPanel peut commander vos éclairages :

• Eclairages commandés par des modules ON/OFF ou variateurs Sonoff / eWelink
• Ampoules connectées et rubans (blanc ou couleur) Sonoff / eWelink
• Luminaires, ampoules, rubans Philips Hue (nécessite une passerelle Philips Bridge)

Commande groupées de plusieurs appareils

Vous pouvez ajouter sur le Sonoff NSPanel des Widgets de commande groupées permettant

• d'allumer / éteindre mais aussi faire varier et changer la couleur de plusieurs éclairages simultanément.
• Ouvrir ou fermer un ensemble de volet roulants
• Allumer ou éteindre un ensemble d'appareils

Déclenchement de scènes

Vous pouvez ajouter jusqu'à 8 widgets de déclenchement de scènes au Sonoff NSPanel. Ces scènes permettent d'envoyer simultanément des ordres spécifiques à un ensemble d'équipements (éclairages, volets roulants, chauffage, appareils, etc.). Vous pouvez par exemple créer des scènes "je me lève", "je pars", "j'arrive", "je me couche", etc.

Fonction thermostat virtuel

Le Sonoff NSPanel peut jouer un rôle de thermostat. Pour cela, il utilise sa sonde de température interne et vous pouvez choisir un actionneur de puissance Sonoff / eWelink relié au système de chauffage.

Cette fonction thermostat est programmable sur plages horaires.

Il s'agit d'une régulation par hystérésis de 1°C avec réglage de la température de consigne par pas de 1°C.

Par conception, la sonde de température intégrée semble être sensible à la température du NSPanel et peut donc afficher une température plus élevée que la réalité (nous avons mesuré 3°C de trop et au 23/03/22, la sonde n'est pas étalonnable). Pour cette raison et tant que la conception du produit n'aura pas été améliorée, nous ne recommandons pas l'utilisation du NSPanel comme thermostat.

CÂBLAGE DU SONOFF NSPANEL

Utilisation du Sonoff NSPanel avec l'application eWelink

De gauche à droite :

• Utilisation de l'interrupteur tactile WiFi Sonoff NSPanel depuis l'application iOS / Android eWelink
• Fonction thermostat
• Programmation horaire hebdomadaire de la fonction thermostat
• Programmation horaires hebdomadaires des allumages extinctions (choix des jours de la semaine ou exécution une seule fois)

Caractéristiques techniques du Sonoff NSPanel

• Alimentation : 100 à 240 V AC 50 / 60 Hz
• Sections de câble supportées par le bornier : 0,5 à 1,5 mm (24 à 14 AWG)
• Puissance maximale par sortie avec charge résistive* : 2 A / 480 W à 240 V
• Puissance maximale par sortie avec ampoule LED : 1,25 A / 300 W à 240 V
• Connexions
  • WiFi : b/g/n à 2,4 GHz
  • Bluetooth : 4.2 BLE (utilisé uniquement pour la procédure de configuration initiale avec l'app smartphone eWelink)
• MCU : ESP32
• Résolution de l'écran : 480 x 320
• Température de fonctionnement : -10 °C à 40 °C
• Humidité de fonctionnement : 5 à 95% RH (sans condensation)
• Altitude maximale recommandée : 2000 m
• Matériaux : PC V0 + CRS + verre trempé
• Dimensions : 8,6 x 8,6 x 4,17 cm
• Poids : 180 g
• Utilisation en intérieur uniquement
• Norme CE, FCC, UKCA, RoHS
• Garantie 2 ans

*Les intensités et puissances maximales sont données pour des charges résistives (ex : radiateurs). Pour éviter tout dommage, nous recommandons de diviser ces valeurs par 5 pour les charges inductives (moteurs) ou par 10 pour les charges capacitives (appareils électroniques).
