ULTIMA VISSER FIXER COLLER Vis CHC DIN 912 M5 x 50 mm Classe 12.9 Boîte 100

Présentation du produit

Vis à métaux ULTIMA conformes à la norme DIN 912, référence 709230. Vis à tête cylindrique à six pans creux (allen) et filetage total, diamètre nominal 5 mm, longueur 50 mm. Produit destiné aux assemblages mécaniques et applications industrielles nécessitant une résistance élevée et une tête compacte.

Présentation technologique

• Norme : DIN 912 forme et dimensions normalisées pour une compatibilité fiable.
• Classe de résistance : 12.9 acier très haute résistance pour charges de serrage et efforts importants.
• Type d'empreinte : six pans creux (internal hex / Allen) couple d'entraînement concentré et accès réduit en encombrement.
• Filetage : filetage total (filetage sur toute la longueur) pour une tenue optimale dans trous taraudés et écrous.
• Finition : brut / non plaqué aspect non revêtu pour applications où aucune couche de surface n'est requise ou pour traitements ultérieurs.

Caractéristiques produit

• Type : vis à métaux, tête cylindrique à hexagone creux.
• Diamètre nominal : 5 mm (M5).
• Longueur : 50 mm.
• Filetage : total.
• Classe de résistance : 12.9 (haute résistance mécanique).
• Empreinte : six pans creux (Allen), profondeur et largeur selon DIN.
• Finition : brut / non revêtu (non plaqué).
• Conditionnement : boîte de 100 pièces (boitage disponible aussi en 50 selon référence).
• Référence fournisseur : Ref : 709230 Chrono : 709230.
• Référence d'exemple SKU et spécification : 5X50mm boite de 100 - ULTIMA - CHC5X50/50.129.
• Fiche technique fournisseur : 2323460_vis_a_metaux_ultima_.pdf (fiche technique fournie par le fournisseur).

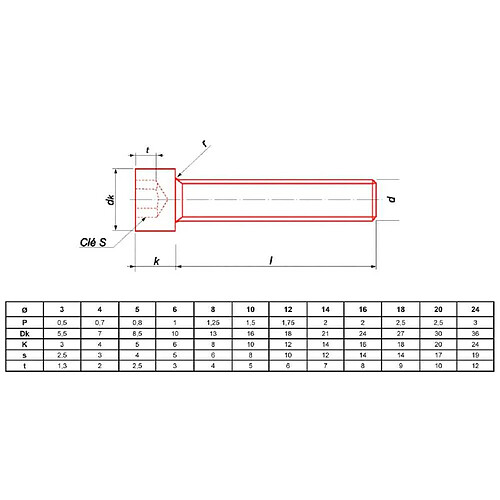

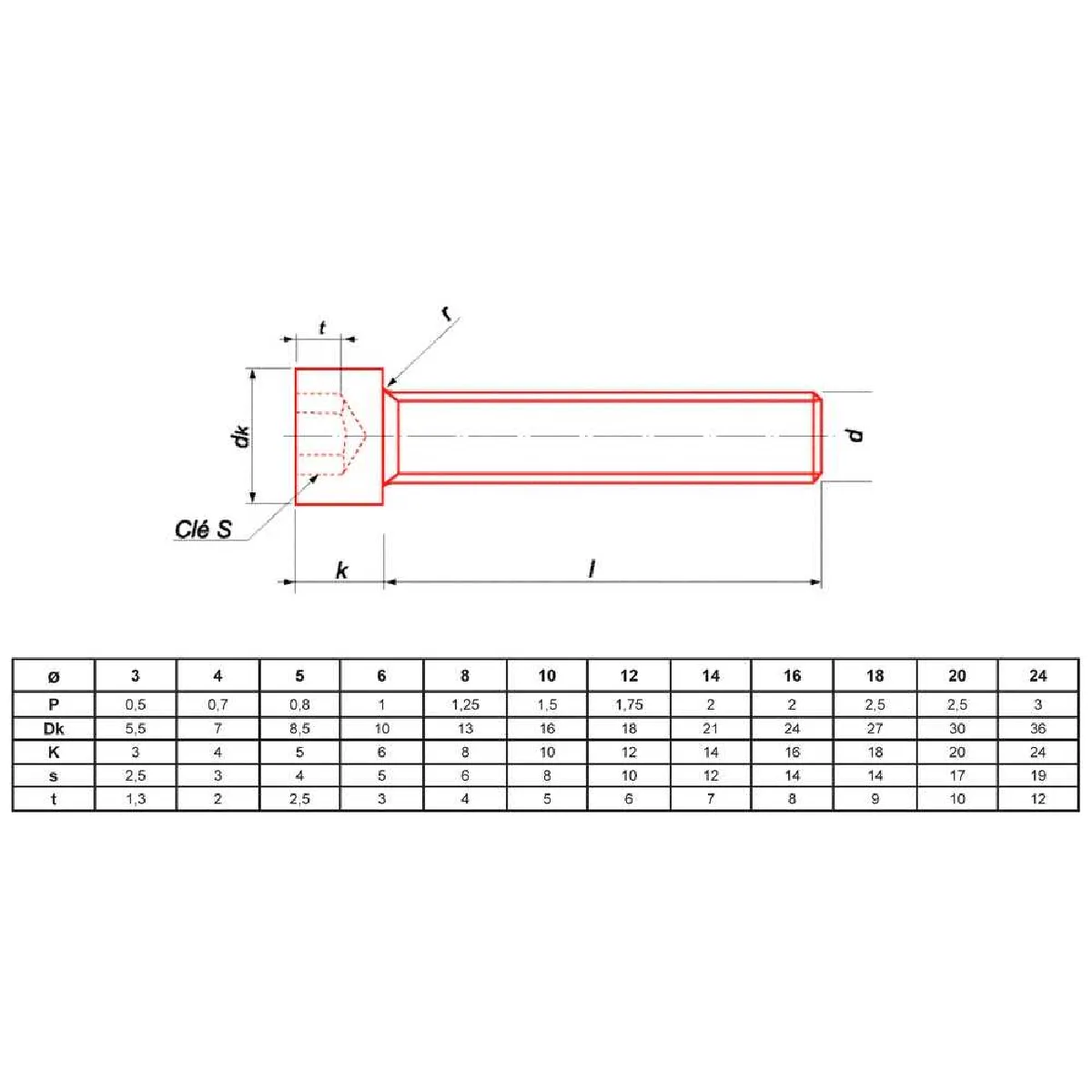

Tableau de dimensions de référence (valeurs selon DIN)

Paramètres de référence pour les diamètres listés (P = pas, Dk = Ø tête, K = hauteur tête, s = largeur empreinte hex, t = profondeur empreinte) :

• P (mm) : 30.5, 40.7, 50.8, 61.0, 81.25, 101.5, 121.75, 142.0, 162.0, 182.5, 202.5, 243.0
• Dk (mm) : 35.5, 47, 58.5, 610, 813, 1016, 1218, 1421, 1624, 1827, 2030, 2436
• K (mm) : 33, 44, 55, 66, 88, 1010, 1212, 1414, 1616, 1818, 2020, 2424
• s (mm) : 32.5, 43, 54, 65, 86, 108, 1210, 1412, 1614, 1814, 2017, 2419
• t (mm) : 31.3, 42, 52.5, 63, 84, 105, 126, 147, 168, 189, 2010, 2412

Utilisation recommandée

Conçue pour assemblages mécaniques, outillages, montages industriels et applications où une tête cylindrique compacte et une résistance élevée sont requises. Utiliser avec des clés Allen de section appropriée et des taraudages/adaptations compatibles avec des fixations classe 12.9. Ne pas appliquer de traitement de surface sans vérifier la compatibilité avec l'application finale.

Contenu du conditionnement

Boîte de 100 pièces (boitage également disponible en 50 pièces selon SKU). Chaque boîte contient des vis M5 x 50 mm, classe 12.9, filetage total, finition brute.

Informations complémentaires

Produit fourni par ULTIMA VISSER FIXER COLLER. Aucune marque visible sur la tête dans les images produit. Le dessin technique montre une empreinte hexagonale creuse traversante. Pour plus de détails techniques, consulter la fiche technique fournisseur indiquée plus haut.
