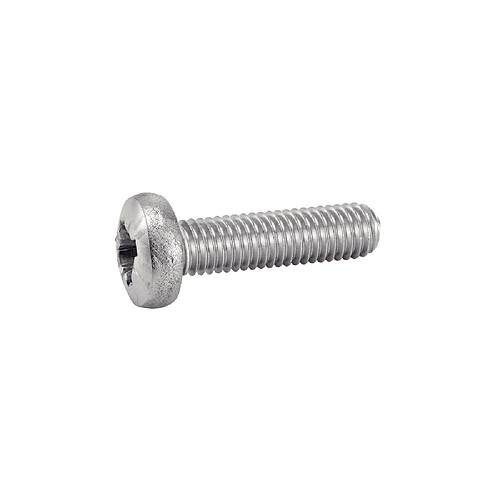

Acton 64216 Vis machine M5 Pozidriv tête pan inox A4 DIN 7985

Présentation du produit

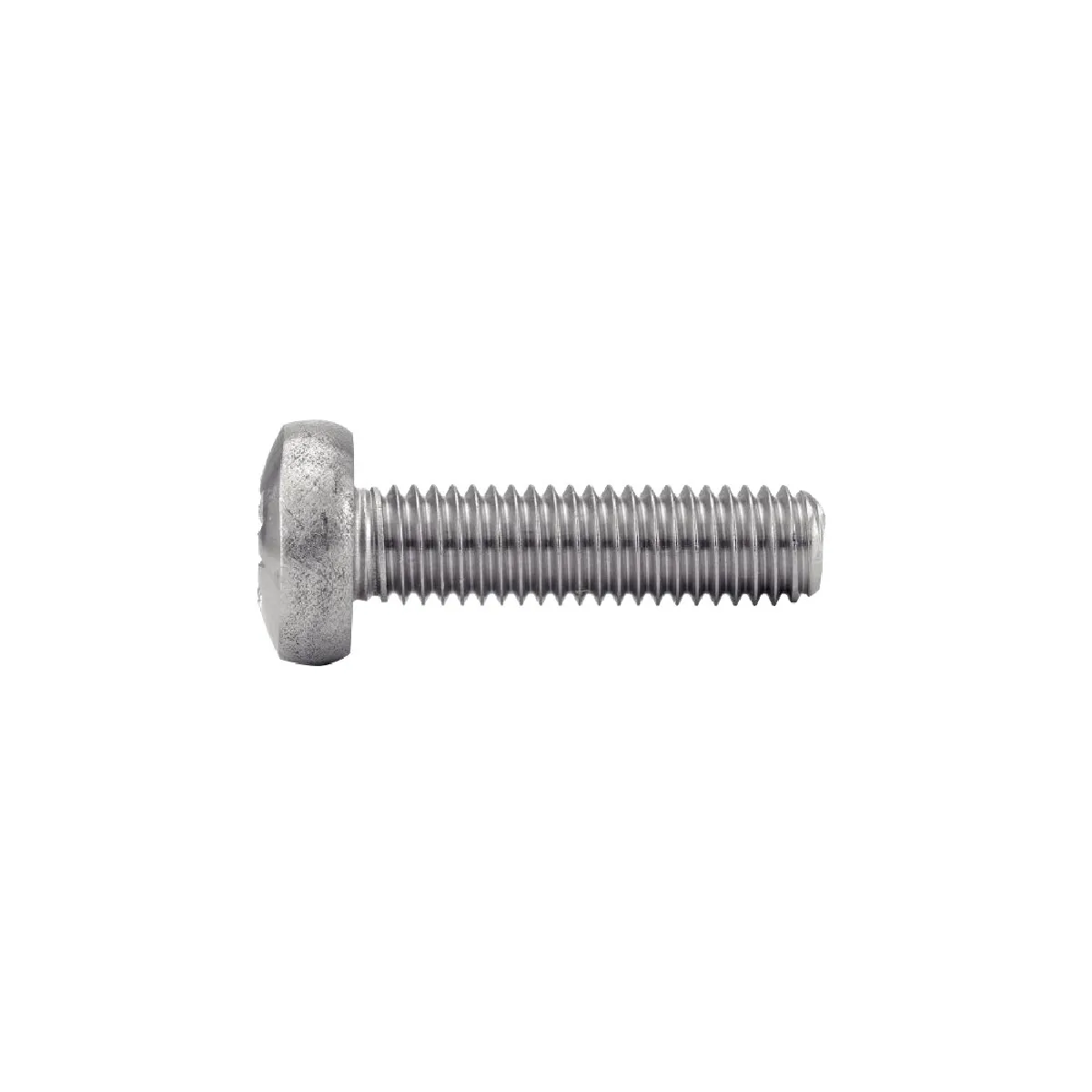

Vis machine à tête cylindrique/plate (tête pan) ACTON Pozidriv, conforme à la norme DIN 7985 (similaire à ISO 7045). Conçue en acier inoxydable brillant/non revêtu, version standard A4 avec variante A2 disponible. Adaptée aux applications de fixation mécanique nécessitant des pièces résistantes à la corrosion et un couple d'entraînement Pozidriv.

Technologies et spécificités

• Matériau : acier inoxydable brillant, version A4 (inox 316) ; variante A2 (inox 304) disponible.
• Norme : fabriquée selon DIN 7985 (équivalent fonctionnel ISO 7045).
• Type de tête : tête cylindrique surélevée (tête pan) à dessus arrondi pour une assise propre et régulière.

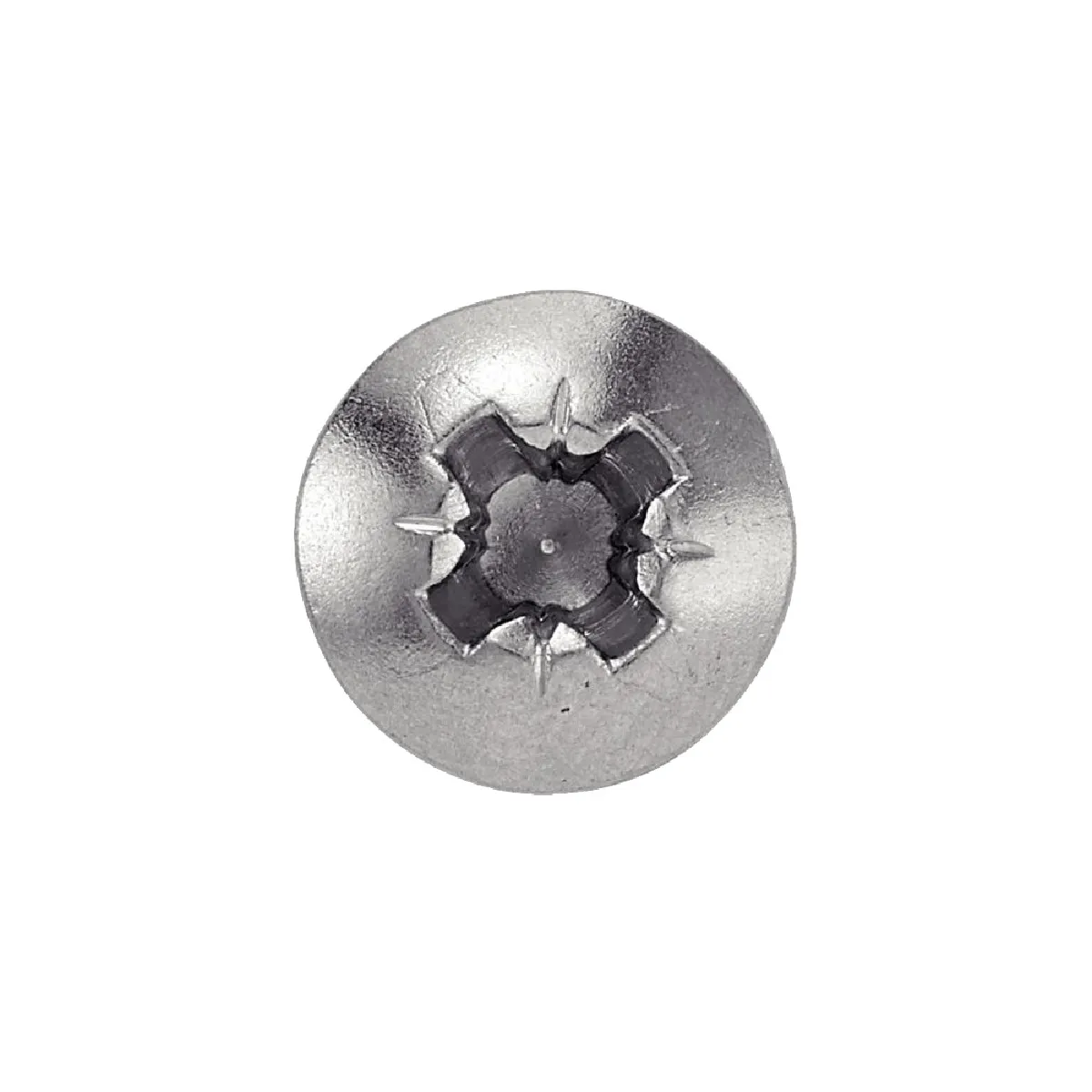

• Type d'empreinte : Pozidriv (PZ) pour un meilleur guidage de l'outil et réduction du risque de dérapage.
• Filetage : filet machine standard avec pas adaptés selon diamètre (exemple M5 : pas 0,8 mm).
• Documentation technique : fiches techniques, modèles 3D/CAD et documentation disponibles auprès du fabricant.

Caractéristiques produit

Caractéristiques générales et avantages :

• Usage : vis machine métallique pour assemblages industriels, équipements et applications générales de fixation mécanique.
• Résistance à la corrosion : matériau inoxydable adapté aux environnements exigeant une résistance accrue à l'oxydation.
• Conception de la tête : tête pan offrant une large surface d'appui et une finition arrondie pour une présentation propre de l'assemblage.
• Empreinte Pozidriv : dimension d'empreinte conçue pour un couple contrôlé et un meilleur contact outil/vis (exemple Pozidriv taille 2 pour la variante M5 indiquée).
• Conformité et traçabilité : code douanier 7318 15 52 ; numérotation fabricant ACTON (série 64216...) et références d'exemple : 642165X30.

Données techniques (exemples pour variante M5 - ACTON 642165X30)

• Référence exemple : ACTON 642165X30 (exemple de conditionnement : carton 1600 pièces).
• Diamètre nominal : M5
• Pas : 0,8 mm
• dk (diamètre de tête) : 10 mm
• k (hauteur de tête) : 3,7 mm
• a (rayon/contre-dépouille) : 1,6 mm
• v (dimension liée à l'empreinte) : 2,5 mm
• Empreinte Pozidriv : taille 2
• Poids indicatif : 0,568 kg/100 pièces (pour 642165X30)
• GENCOD / EAN (exemple) : 3604880053728

Exemples de conditionnements

• Boîtes : exemple indiqué 4X35 boîte de 200 (réf. 642164X35 vendue en boîte de 200).
• Cartons : exemple 642165X30 conditionné en carton de 1600 pièces.

Documentation et support

Fiches techniques, modèles 3D/CAD et documentation complémentaires sont disponibles auprès d'ACTON. Pour toute information technique supplémentaire (tels que plans, tolérances ou modèles numériques), consultez les documents fournis par le fabricant.

Informations fabricant

Fabricant : ACTON, 3 bis, rue du Faubourg de Couzon, 42152 L'Horme, FRANCE.

Applications recommandées

Assemblages mécaniques nécessitant une fixation machine inoxydable avec empreinte Pozidriv : machines, armoires, assemblages métalliques, équipements agroalimentaires, outillages et tout montage où la corrosion et la tenue mécanique sont des critères importants.

Remarque : les valeurs indiquées dans la fiche sont des exemples extraits des références série 64216. Pour sélectionner la variante précise (longueur, conditionnement, matériau A2/A4, numéros de pièce spécifiques), référez-vous au catalogue fabricant ou à la fiche produit détaillée.
