ULTIMA VISSER FIXER COLLER Vis Métaux Tête Hexagonale DIN 931 Classe 8.8 27x180 Noir

Présentation du produit

Vis à métaux à tête hexagonale conforme à la norme DIN 931, destinée aux assemblages mécaniques nécessitant une résistance élevée. Classe de résistance 8.8, filetage partiel et entraînement hexagonal externe pour montage à la clé ou à la douille. Référence fabricant / exemple de variante : 27X180 CLE 41 BTE1. EAN : 3598647101213.

Présentation technique

• Norme : DIN 931 (dimensions normalisées pour vis à tête hexagonale, filetage partiel).
• Classe de résistance : 8.8 conception pour charges de traction et assemblages acier acier.
• Type de tête : tête hexagonale surélevée, montage par clé ou douille (entraîne-ment externe hex).
• Type de filetage : filetage partiel (portion filetée en extrémité, tige lisse sous la tête).
• Finition : non précisée (apparence non revêtue, coloris indiqué : noir).
• Diamètres nominaux disponibles : d = 4 mm à 42 mm avec pas de filet correspondant (P), hauteur de tête (k), largeur entre plats (s) et longueurs filetées de référence (b).

Caractéristiques produit

Vis destinée au serrage métal sur métal conformément à la spécification DIN 931 et à la classe 8.8. Adaptée aux assemblages mécaniques, structures et applications industrielles nécessitant une tenue mécanique fiable. Montage par clé plate ou douille sur l'hexagone de la tête ; la partie non filetée permet d'assurer un positionnement précis et une liaison axiale avant serrage.

Exemples de cotes représentatives (valeurs indicatives)

• d = 4 mm : pas P = 0,7 mm · k = 2,92 mm · s = 7 mm · b exemples : 14 mm, 22 mm
• d = 10 mm : pas P = 1,5 mm · k = 6,58 mm · s = 17 mm · b exemples : 26 mm, 32 mm, 45 mm
• d = 20 mm : pas P = 2,5 mm · k = 12,72 mm · s = 30 mm · b exemples : 46 mm, 53 mm, 65 mm
• d = 22 mm : pas P = 2,5 mm · k = 14,22 mm · s = 32 mm · b exemples : 50 mm, 56 mm, 60 mm
• d = 36 mm : pas P = 4 mm · k = 22,92 mm · s = 55 mm · b exemples : 78 mm, 84 mm, 97 mm
• d = 42 mm : pas P = 4,5 mm · k = 26,42 mm · s = 65 mm · b exemples : 95 mm, 95 mm, 109 mm

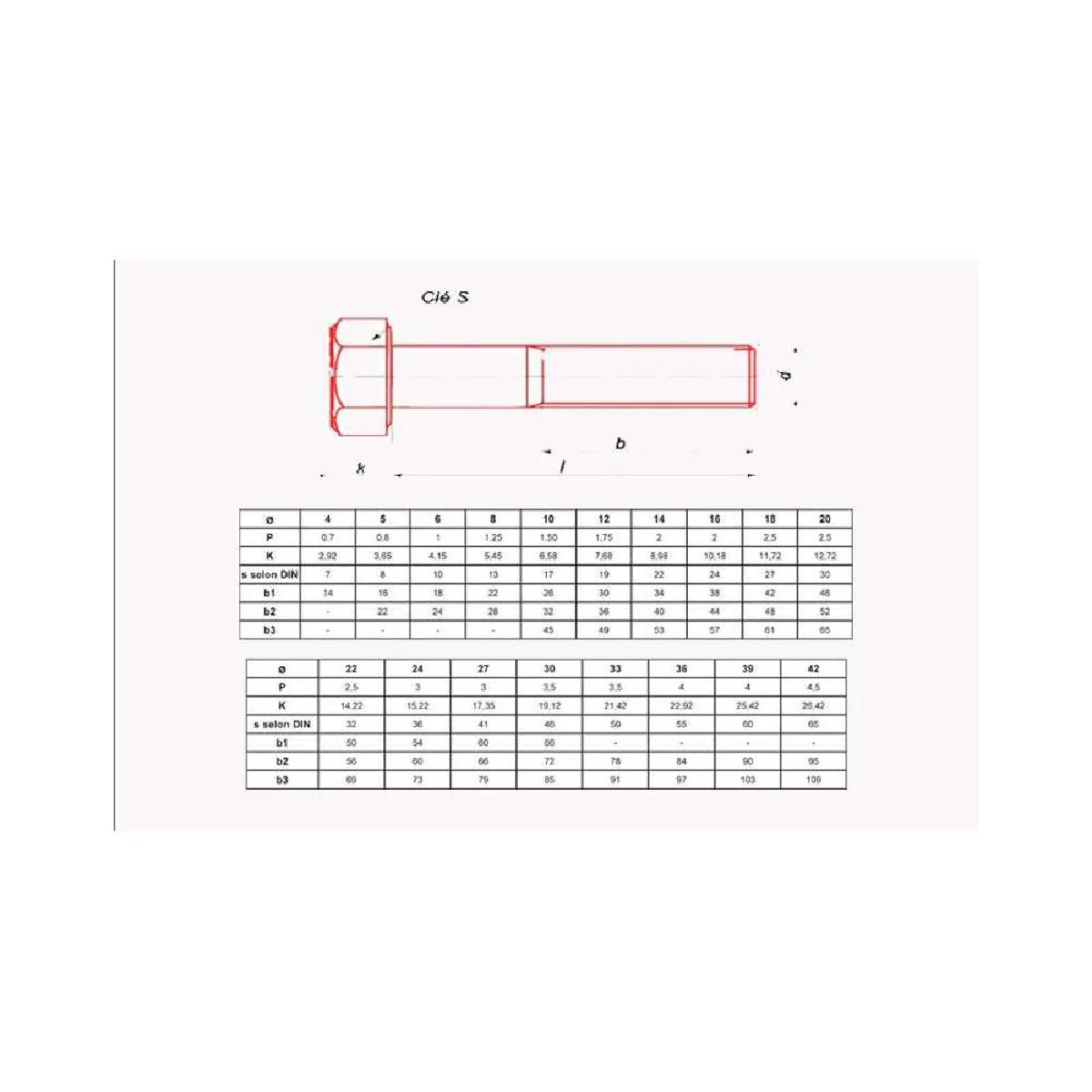

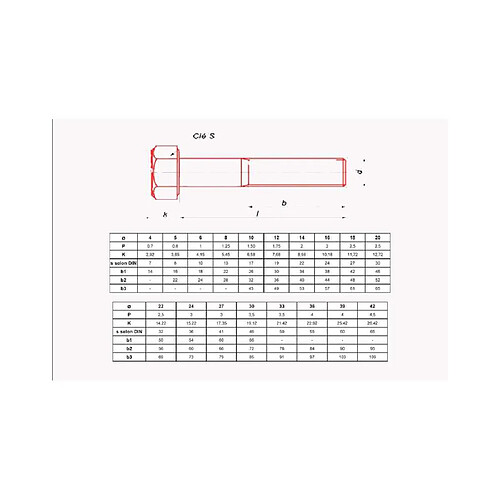

Termes et indications dimensionnelles

Les termes utilisés : d (diamètre nominal), l (longueur totale), b (longueur filetée), k (hauteur de tête), s (largeur entre plats). Les valeurs ci-dessus sont des exemples représentatifs selon la norme DIN 931 et peuvent varier selon la référence exacte de la vis.

Avantages fonctionnels

• Classe 8.8 : bonne résistance mécanique pour assemblages soumis à efforts.
• Filetage partiel : fixation précise et guidage de la tige non filetée sous la tête.
• Tête hexagonale : montage simple et fiable avec outils standard (clés, douilles).
• Conformité DIN : interchangabilité et respect des cotes normalisées pour conception et maintenance.

Informations complémentaires

• Type de produit : vis métaux, tête hexagonale (hex bolt).
• Utilisation recommandée : assemblages métalliques, structures mécaniques, applications industrielles et d'entretien où la norme DIN 931 et la classe 8.8 sont exigées.
• Référence fabricant / variante : 27X180 CLE 41 BTE1 (exemple de conditionnement variante).
• EAN produit : 3598647101213.

Pour sélectionner la vis adaptée, vérifiez le diamètre nominal (d), la longueur totale (l) et la longueur filetée (b) requises par votre assemblage, ainsi que la largeur entre plats (s) adaptée à l'outil utilisé.
