ULTIMA VISSER FIXER COLLER Vis Métaux Tête Hexagonale DIN 931 M10-M24 Classe 10.9 Zinguée

Présentation du produit

Vis métaux à tête hexagonale ULTIMA, conforme à la norme DIN 931 et conçue pour des assemblages métal-métal à haute résistance. Réalisée en acier avec finition zinguée (aspect argenté), filetage partiel et classe de résistance 10.9. Disponible en diamètres métriques M10 à M24 avec pas standard correspondant.

Technologies et spécificités

• Norme : DIN 931 tête hexagonale et filetage partiel selon spécifications industrielles.
• Matériau : acier haute résistance, classe 10.9 pour une tenue mécanique élevée en traction et cisaillement.
• Finition : zinguée (protection anticorrosion et apparence métallique argentée).
• Filetage : partiel avec partie lisse (alésage) sur la tige pour assurer un positionnement précis et une meilleure résistance au cisaillement dans les assemblages serrés.

Caractéristiques produit

Caractéristiques principales : fixation métaux, tête hexagonale, filetage partiel, acier zingué, classe 10.9, norme DIN 931. EAN : 3598647144838.

Diamètres et pas métriques standard

• M10 pas 1,5 mm
• M12 pas 1,75 mm
• M14 pas 2,0 mm
• M16 pas 2,0 mm
• M18 pas 2,5 mm
• M20 pas 2,5 mm
• M22 pas 2,5 mm
• M24 pas 3,0 mm

Hauteurs de tête (k) et clés recommandées (S) par diamètre

• M10 k = 6,56 mm, clé S = 17 mm
• M12 k = 7,68 mm, clé S = 19 mm
• M14 k = 8,98 mm, clé S = 22 mm
• M16 k = 10,18 mm, clé S = 24 mm
• M18 k = 11,72 mm, clé S = 27 mm
• M20 k = 12,72 mm, clé S = 30 mm
• M22 k = 14,22 mm, clé S = 32 mm
• M24 k = 15,22 mm, clé S = 36 mm

Longueur filetée recommandée (b) formules et valeurs

Recommandations pour la longueur du filet (b) en fonction de la longueur totale :

• Pour longueurs 125 mm : b1 = 2 × diamètre + 6 mm
• Pour longueurs > 125 mm et 200 mm : b2 = 2 × diamètre + 12 mm
• Pour longueurs > 200 mm : b3 = 2 × diamètre + 25 mm

Exemples de valeurs recommandées (mm) :

• M10 : b1 = 26, b2 = 32
• M12 : b1 = 30, b2 = 36, b3 = 49
• M14 : b1 = 34, b2 = 40, b3 = 53
• M16 : b1 = 38, b2 = 44, b3 = 57
• M18 : b1 = 42, b2 = 48, b3 = 61
• M20 : b1 = 46, b2 = 52, b3 = 65
• M22 : b1 = 50, b2 = 56, b3 = 69
• M24 : b1 = 54, b2 = 60, b3 = 73

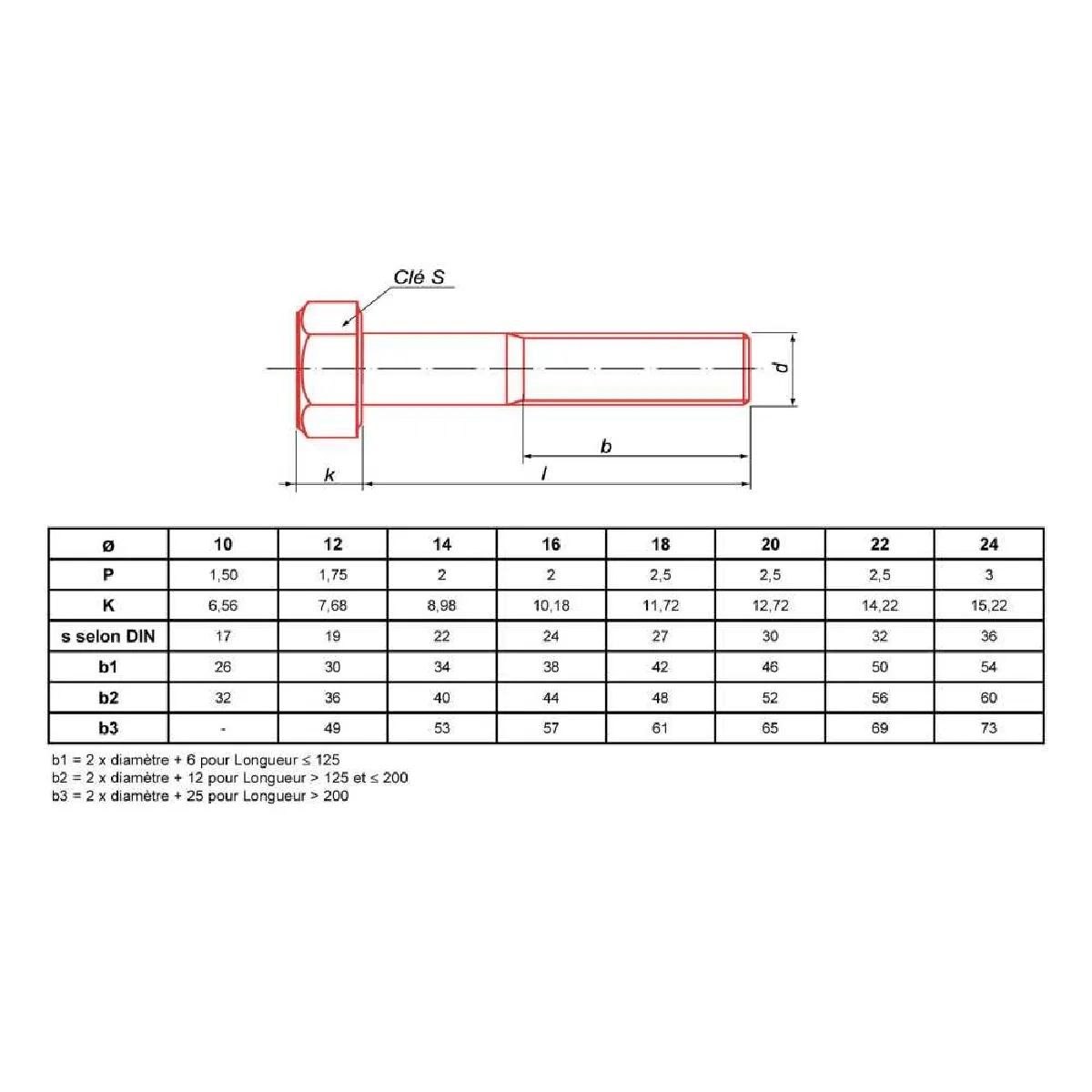

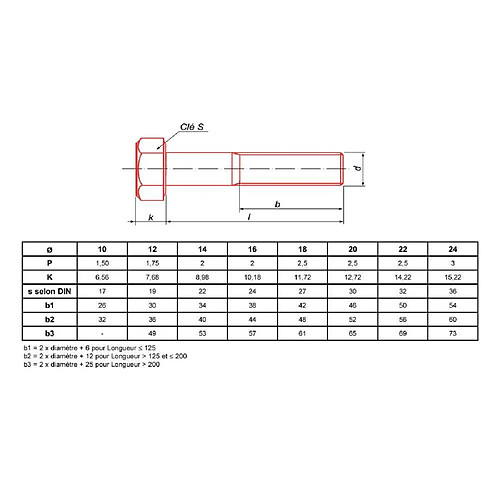

Annotations et symboles du dessin

• d : diamètre nominal
• l : longueur totale
• b : portion filetée
• k : hauteur de tête
• Clé S : taille de la clé pour la tête hexagonale

Applications

Idéale pour assemblages métallique-métallique nécessitant une haute résistance mécanique (structures, charpentes légères, assemblages mécaniques, outillages). Le filetage partiel et la finition zinguée facilitent le positionnement et offrent une protection anticorrosion adaptée aux applications intérieures et exposées à des sollicitations modérées.

Marque : ULTIMA VISSER FIXER COLLER Type : Vis Métaux Tête Hexagonale Ultima Filetage Partiel Zingué Classe 10.9 DIN 931.
