ULTIMA VISSER FIXER COLLER Vis à tête hexagonale M10 filetage total DIN 933 713319

Présentation du produit

Vis à métaux ULTIMA à tête hexagonale, filetage total (filetage complet), diamètre nominal M10, conforme à la norme DIN 933 et classée 10.9 pour haute résistance mécanique. Finition brute (non zinguée/non plaquée), entraînement six pans, destinée aux assemblages industriels et usages de bricolage exigeant une grande tenue en traction.

Technologie et conformité

• Norme : DIN 933 filetage métrique partiel/full thread selon spécification.
• Classe de résistance : 10.9, pour applications nécessitant une haute résistance à la rupture et à l'écrouissage.
• Type de tête : tête hexagonale avec entraînement six pans, prévue pour clé plate ou clé à douille aux dimensions DIN.
• Finition : brute (non traitée), adaptée aux opérations nécessitant un traitement ou revêtement ultérieur sur site.

Caractéristiques produit

• Type : vis à tête hexagonale, filetage total.
• Diamètre nominal : M10.
• Filetage : filetage total ; pas métrique selon tableau de pas (voir ci-dessous).
• Classe de résistance : 10.9.
• Standard : DIN 933.
• Finition : brut (non plaqué).
• Couleur : Noir (apparence brute selon lot).
• Type d'entraînement : six pans.
• Référence modèle : Chrono : 713319.
• EAN : 3598647133191.
• Emballages disponibles : boitage 1, 10, 50, 200 pièces.

Tableau des pas métriques (extraits)

Pas par diamètre (mm) : 4 0,7 ; 5 0,8 ; 6 1 ; 8 1,25 ; 10 1,5 ; 12 1,75 ; 14 2 ; 16 2 ; 18 2,5 ; 20 2,5 ; 22 2,5 ; 24 3 ; 27 3 ; 30 3,5 ; 33 3,5 ; 36 4.

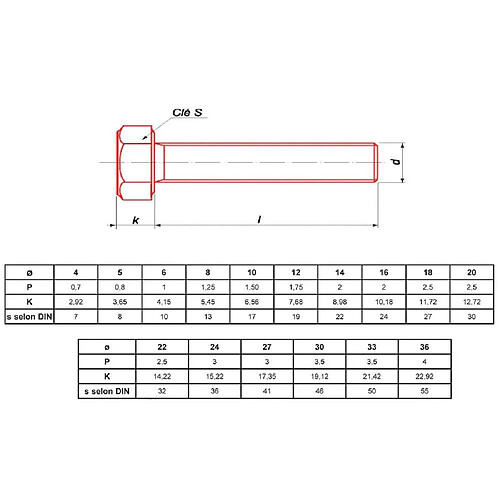

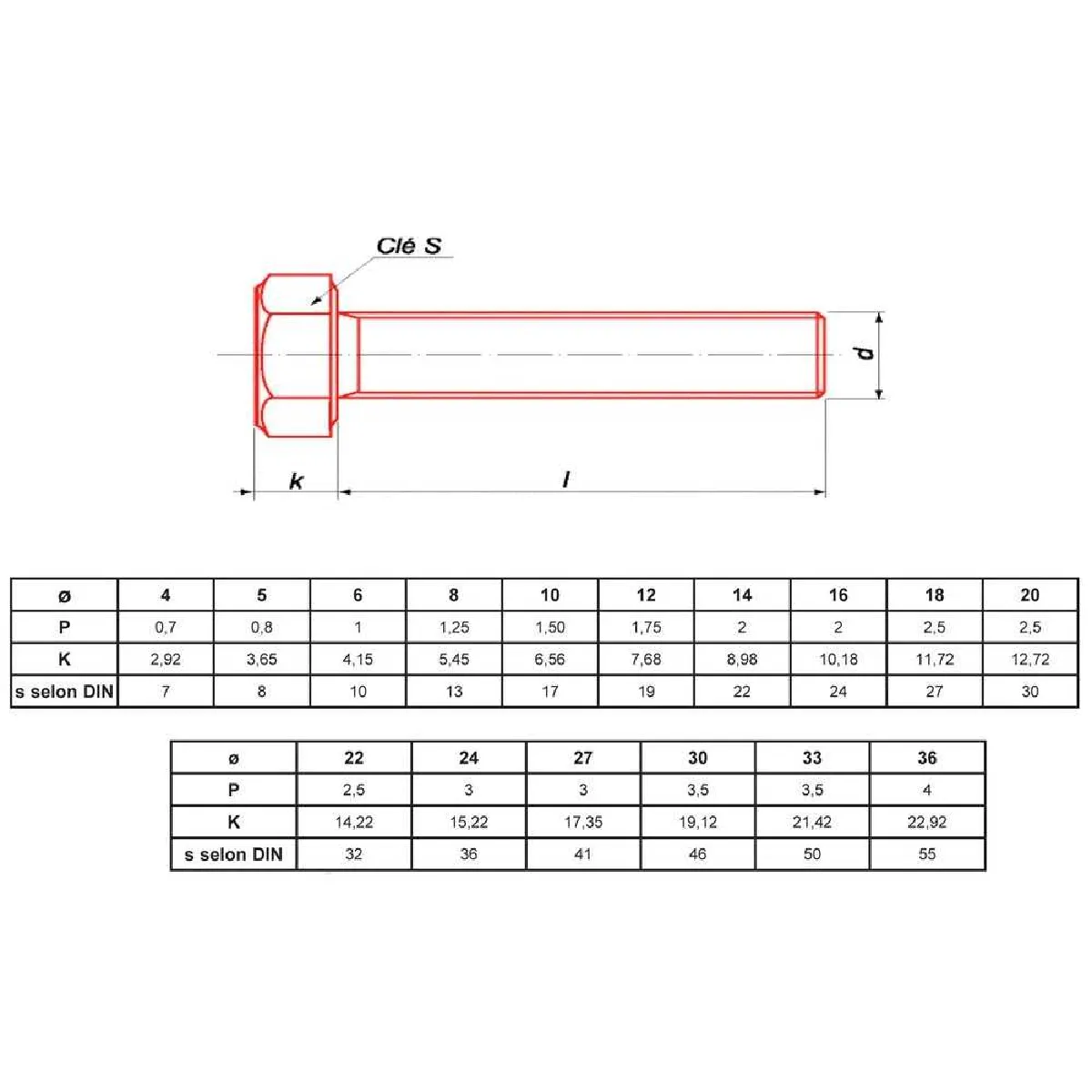

Dimensions et exemple

Définitions illustrées : d = diamètre nominal ; l = longueur (longueur totale de tige/filetage) ; k = hauteur de tête ; s = largeur plate pour clé.

Exemple de ligne dimensionnelle fournie : pour 12 mm pas 1,75 mm ; hauteur de tête k = 7,68 mm ; largeur pour clé s = 19 mm.

Variant illustré dans la documentation : 30×90 (diamètre 30 mm, longueur 90 mm) ; pour ce produit la référence inclut l'exemple de dimensions mentionnées dans la fiche technique.

Applications

Conçue pour les assemblages mécaniques et les fixations industrielles où une tenue mécanique élevée est requise : châssis métalliques, structures assemblées par boulonnage, pièces soumises à fortes contraintes mécaniques. Adaptée au perçage taraudé et aux écrous compatibles selon DIN/ISO.

Points complémentaires

• Disponible en plusieurs diamètres et longueurs selon stock fournisseur (exemples listés dans la fiche produit).
• Boitage interchangeable selon besoins d'approvisionnement : 1 / 10 / 50 / 200 pièces.
• Se référer aux tableaux de pas et dimensions fournis pour choisir le couple de serrage et la clé appropriée.

Nom légal du produit : Vis À Métaux Ultima À Tête Hexagonale Filetage Total Brut Classe 10.9 Din 933.
