Rawl R-XPTIIA4-12080 Cheville à expansion inox A4 M12x80 boîte 50

Présentation du produit

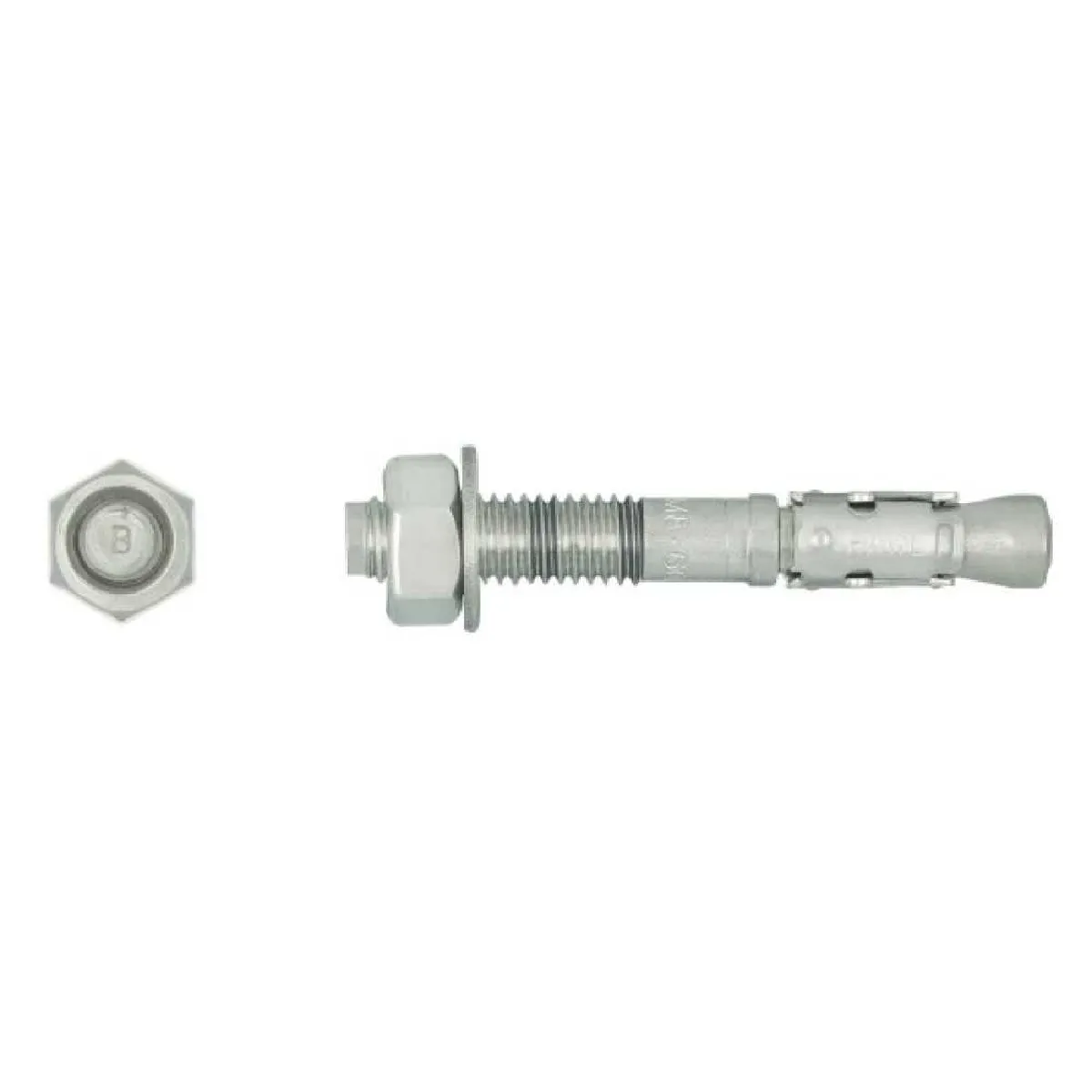

La cheville à expansion RAWL en acier inox A4 R-XPTIIA4-12080 (M12x80) est conçue pour les fixations permanentes dans le béton non fissuré. Fourni en boîte de 50 pièces, ce kit complet comprend la tige filetée, la douille d'expansion, le cône d'expansion, l'écrou hexagonal et la rondelle (écrou marqué « B »). Marquages RAWL visibles sur la douille et repères de profondeur intégrés assurent une pose rapide et précise.

Présentation technologique

• Matériau A4 (acier inoxydable) : haute résistance à la corrosion pour environnements exposés et performance améliorée au feu.
• Conception expansible : expansion fiable dans le béton non fissuré pour charges statiques et sismiques modérées (voir tableau ETA).
• Marquages de profondeur sur la douille : installation précise et répétable sans tâtonnements.
• Approbation technique ETA 17/0782 : valeurs de charge et fiabilité vérifiées pour la gamme M12.

Caractéristiques produit et avantages

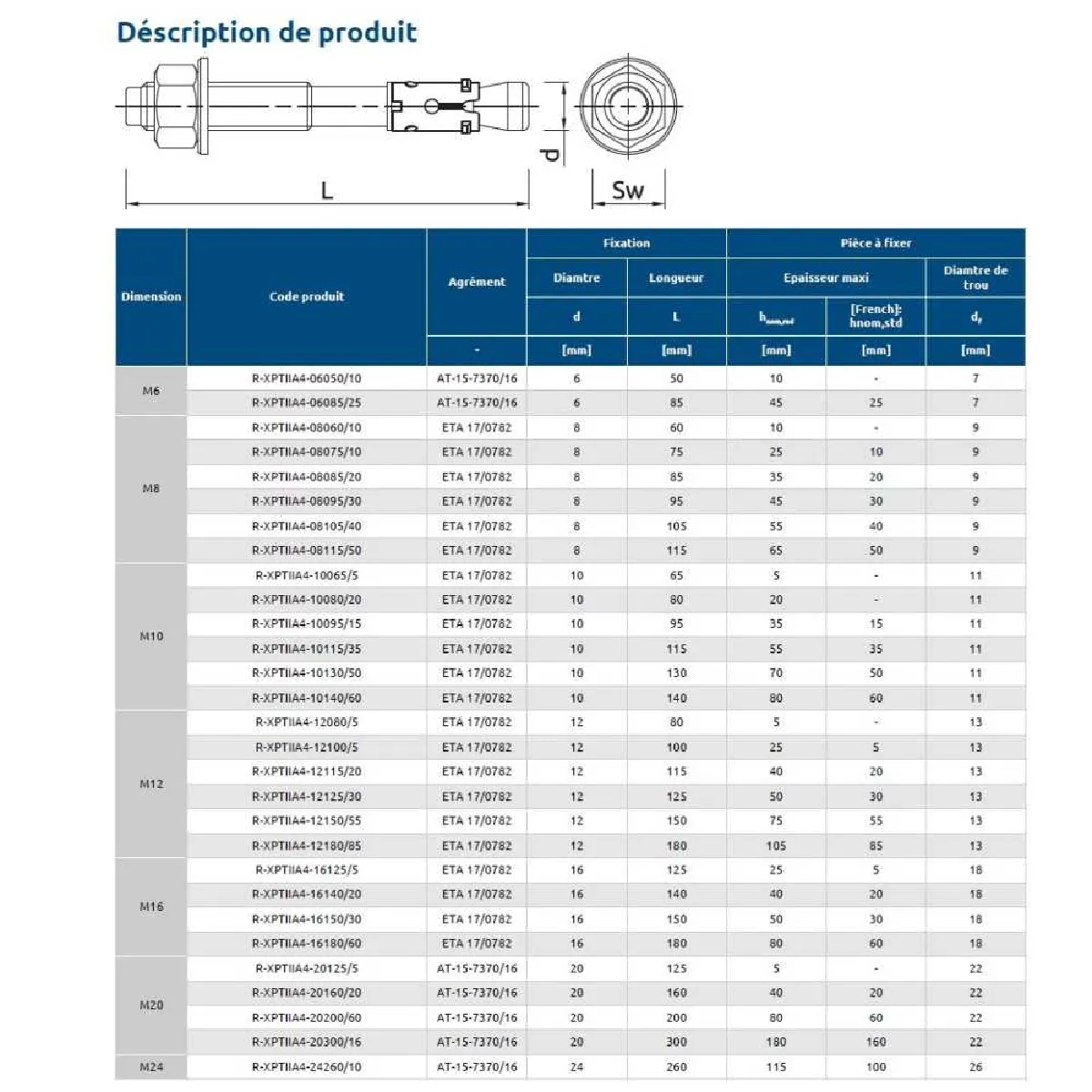

• Référence produit : R-XPTIIA4-12080 (tableau technique M12)
• Type : cheville à expansion / ancre à vis avec écrou hexagonal et rondelle
• Matière : acier inox A4, finition satinée brossée
• Diamètre apparent : M12 (Ø : M12)
• Longueur apparente : 80 mm
• Quantité : boîte de 50 pièces
• Diamètre de perçage recommandé : 13 mm
• Couple de serrage recommandé : 50 Nm
• Résistance en traction (pull-out) : 11,90 kN
• Capacité en cisaillement (shear) : 14,10 kN
• Espacement minimum centre à centre : 110 mm
• Distance au bord minimum : 85 mm
• Épaisseur maximale de la pièce à fixer : 5,00 mm
• Clé : SW 19 mm
• Poids indicatif : 2,2 kg (boîte complète)
• Marquages : inscription RAWL visible sur la douille; écrou marqué « B »
• EAN : 5906675047355

Notes d'installation

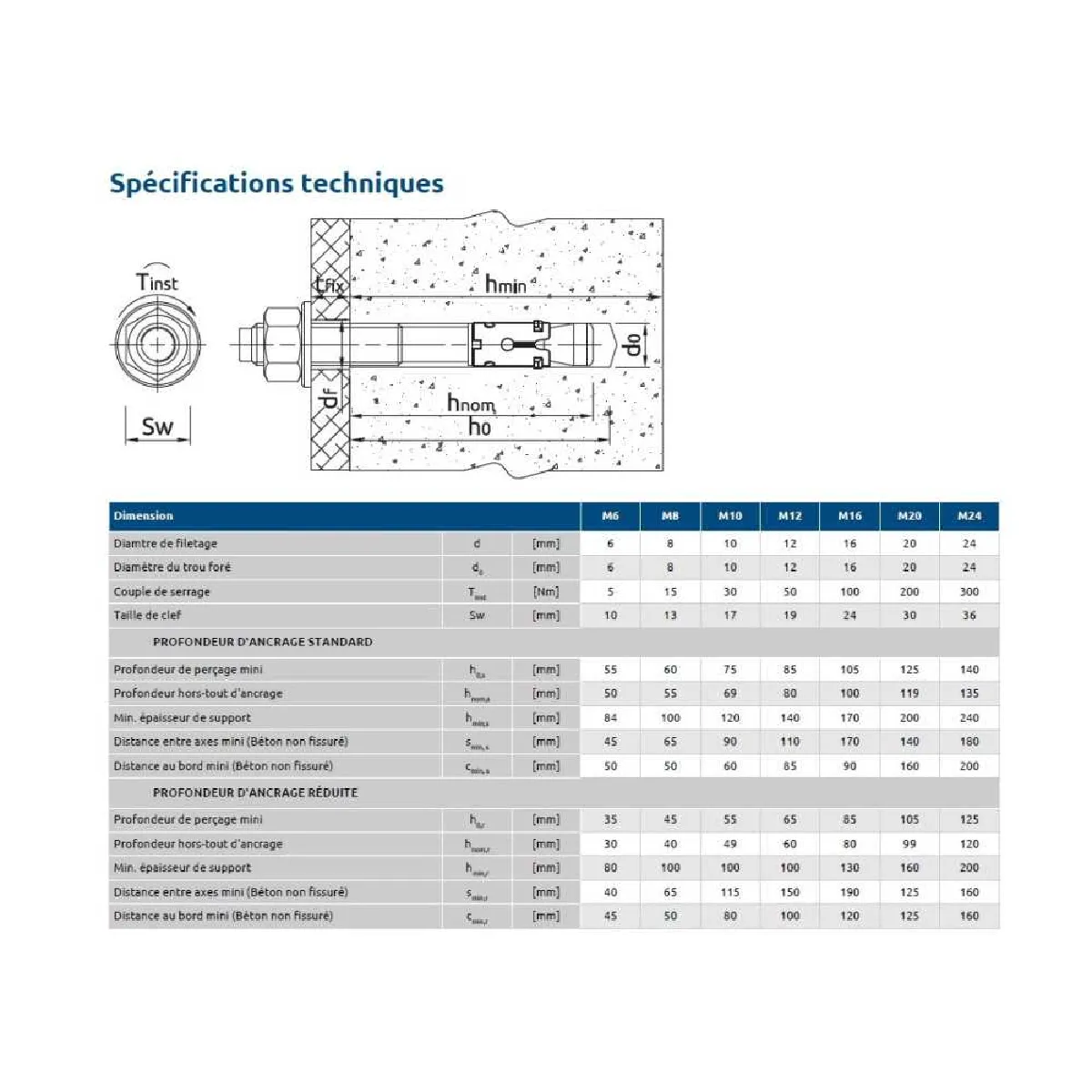

• Utiliser uniquement dans du béton non fissuré conforme aux prescriptions ETA; respecter la profondeur de perçage minimale et l'épaisseur de béton indiquées dans le tableau technique.
• Percer à Ø 13 mm, nettoyer le trou avant pose (soufflage et brosse) puis insérer la cheville et serrer à 50 Nm.
• Respecter les espacements et distances au bord minimaux pour garantir les performances mécaniques (110 mm c/c, 85 mm bord).
• Ne pas utiliser pour applications structurelles non validées par l'ETA sans vérification technique préalable.

La cheville RAWL R-XPTIIA4-12080 associe matériaux inoxydables, marquages d'installation et homologation ETA pour une fixation durable et précise dans le béton non fissuré. Pour des cas spécifiques ou charges particulières, consulter la fiche technique et le tableau de performance RAWL.
