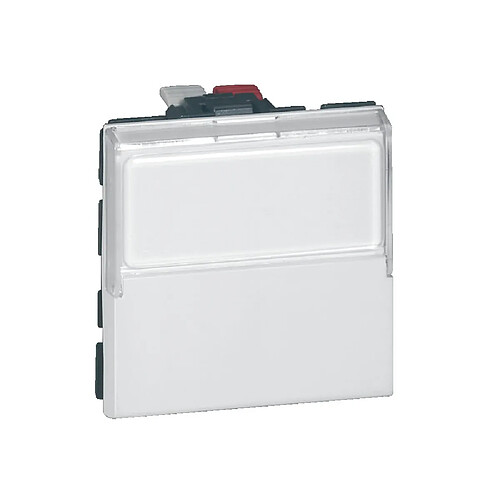

Legrand 077043 Poussoir inverseur Mosaic 2 modules blanc porte-étiquette

Présentation du produit

Le poussoir inverseur Mosaic 077043 de Legrand est un appareil modulaire 2 modules conçu pour l'encastrement dans supports et plaques Mosaic. Il associe une commande tactile compacte à une zone porte-étiquette transparente située au-dessus de la surface d'actionnement, pour un repérage clair des fonctions.

Technologie et conception

• Actionneur en thermoplastique blanc mat, construction halogène-free et traitement antimicrobien pour une utilisation hygiénique.
• Zone porte-étiquette transparente séparable du bouton, permettant un marquage lisible et remplaçable.
• Indice de protection IP31 et résistance aux chocs IK04 pour une fiabilité en installation intérieure.
• Bornes automatiques à connexion rapide sans outil, acceptant conducteurs souples ou rigides jusqu'à 2,5 mm².

Caractéristiques principales

• Référence : 077043, série Mosaic.
• Fonction : poussoir / poussoir inverseur (1 contact inverseur - 1 changement de position).
• Alimentation nominale : 250 V~ (5060 Hz), intensité nominale 6 A.
• Configuration : 2 modules (largeur 45 mm, hauteur 45 mm), profondeur d'encastrement minimale 40 mm.
• Nombre de pôles : 2.
• Capacité de connexion : conducteurs jusqu'à 2,5 mm² (souple ou rigide).
• Fixation : à clipser pour montage modulaire rapide sur rail/boîte Mosaic.
• Marquage : lettres, marquage des bornes présent pour faciliter le câblage.
• Compatibilité d'indication : peut recevoir un indicateur enfichable (réf. 067686L pour 230 V ou 067687L pour 12/24/48 V) pour devenir lumineux.

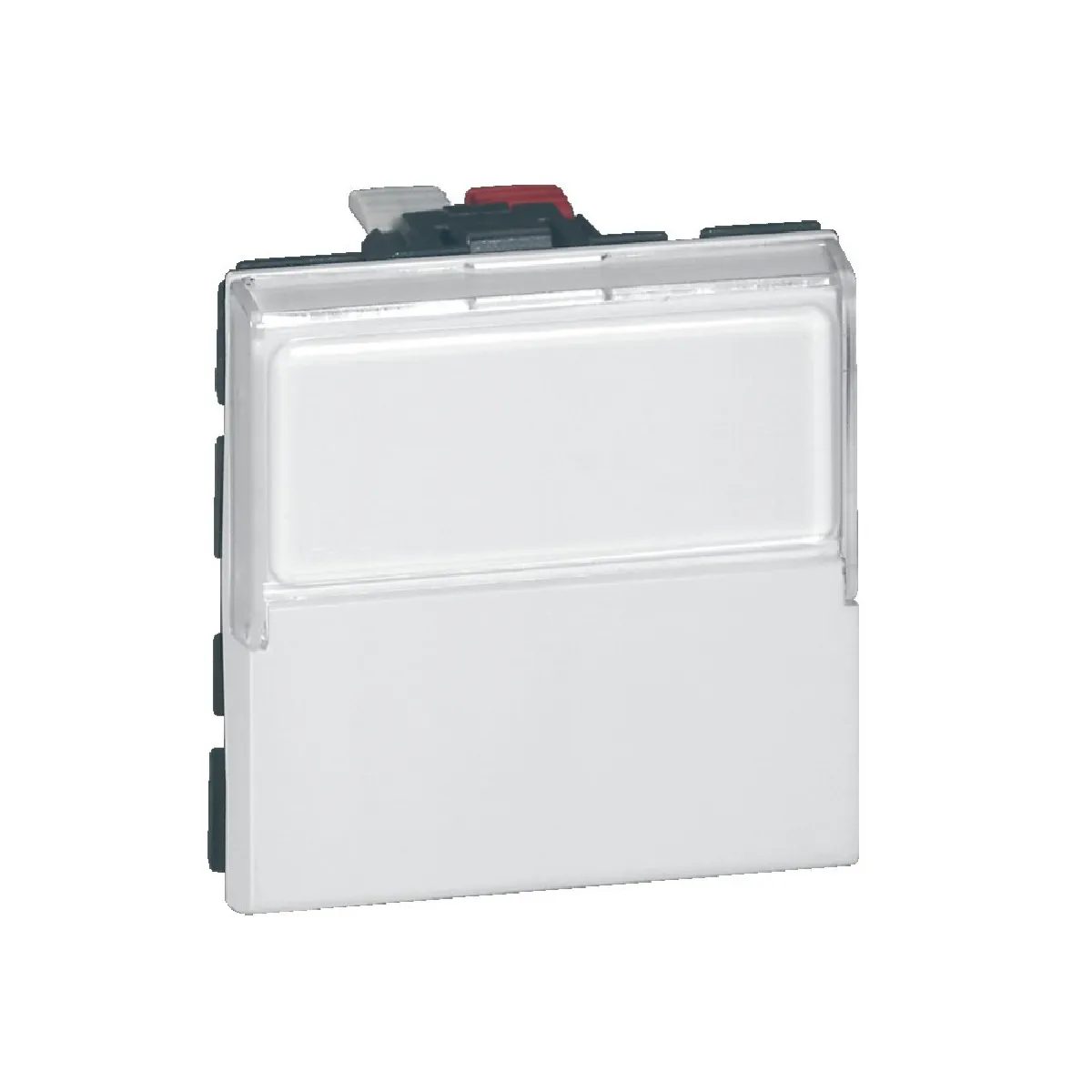

• Détails visibles : petit verrou arrière de couleur rouge, couvercle transparent détachable au-dessus du bouton blanc.

Avantages pour l'utilisateur

• Installation rapide sans outil grâce aux clips latéraux et aux bornes automatiques, réduisant le temps d'intervention.
• Zone porte-étiquette intégrée pour une identification claire des circuits ou fonctions sans modification du bouton.
• Construction durable et hygiénique (matériau thermoplastique, traitement antimicrobien) adaptée aux environnements intérieurs.
• Compatibilité avec indicateurs enfichables pour signalisation lumineuse locale.

Spécifications techniques résumées

• Référence : 077043
• Série : Mosaic
• Type : Poussoir inverseur 2 modules
• Tension nominale : 250 V~ (5060 Hz)
• Courant nominal : 6 A
• Connexions : bornes automatiques sans outil, jusqu'à 2,5 mm²
• Protection : IP31, IK04
• Matériau : thermoplastique, halogène-free, traitement antimicrobien
• Dimensions : largeur 45 mm, hauteur 45 mm, profondeur d'encastrement min. 40 mm

Ce module Mosaic 077043 convient aux installations électriques modulaires où une commande push-button discrète, sécurisée et facilement identifiée est requise. Pour ajouter une signalisation lumineuse, insérer l'indicateur enfichable adapté (067686L ou 067687L selon la tension souhaitée).
