Mottura 52771DM28 Serrure à larder 3 points double panneton 63 mm

Présentation du produit

La serrure Mottura 52771DM28 est une serrure à larder mécanique à 3 points conçue pour assurer un verrouillage robuste et fiable des portes d'entrée ou techniques en bois ou métal. Son double panneton permet un entraînement simultané et plus homogène des organes de fermeture afin d'améliorer la résistance aux efforts.

Technologie et fonctionnement

• Double panneton (double follower) : entraînement central et distribution de la force vers les points latéraux pour un verrouillage coordonné.
• Fonctionnement purement mécanique : pas d'alimentation électrique requise, fiabilité et simplicité d'utilisation.
• Main réversible : adaptable aux portes ouvrant à gauche ou à droite sans modification complexe.
• Mécanique de verrouillage : blocage central associé à deux tringles (haut et bas) assurant trois points de fermeture.

Caractéristiques et dimensions

• Type : serrure multipoints à larder (encastrée).
• Points de verrouillage : 3 points.
• Axe (centres) : 63 mm.
• Carré de têtière (spindle) : 8 mm.
• Demi-tour (profondeur du pêne) : 20 mm.
• Course des tringles : 20 mm.
• Dimensions de la têtière : 35 x 356 mm (largeur x hauteur).
• Dimensions du boîtier : 136 x 206 mm (largeur x hauteur).

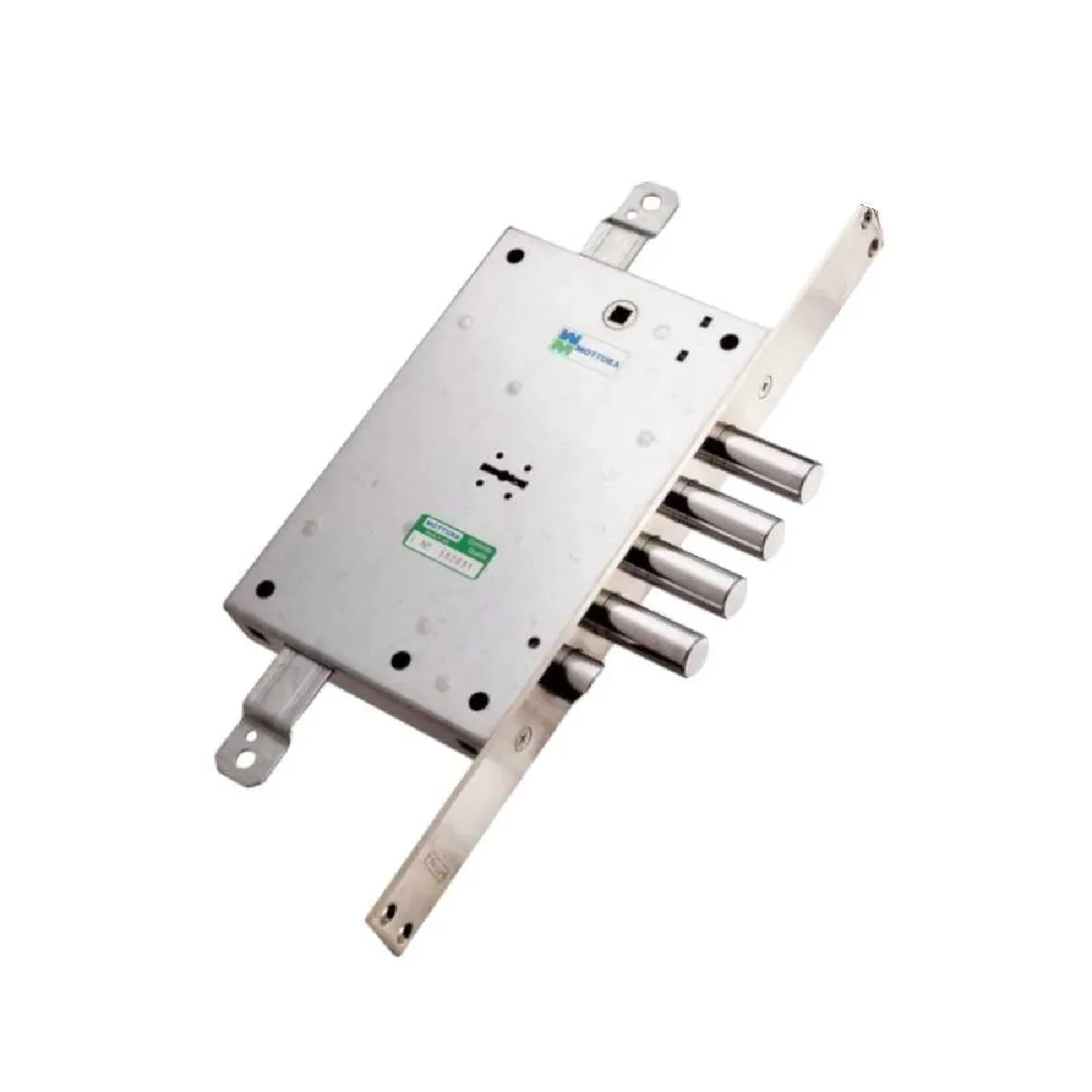

• Construction : boîtier rectangulaire à larder avec faceplate long et étroit, pênes ronds massifs et tringles plates en acier en partie haute et basse.
• Finition : coloris unique. Accessoires non inclus.
• Origine : fabriqué en Europe.

Informations d'installation et d'utilisation

Conçue pour une installation encastrée, la serrure s'intègre dans l'épaisseur de la porte pour un rendu discret. Elle convient aux remplacements sur portes existantes ou aux installations lors de rénovations. La main réversible facilite l'adaptation au sens d'ouverture. Les dimensions de la têtière et du boîtier doivent être vérifiées avant pose afin d'assurer la compatibilité avec l'entaille existante.

Détails techniques et visuels

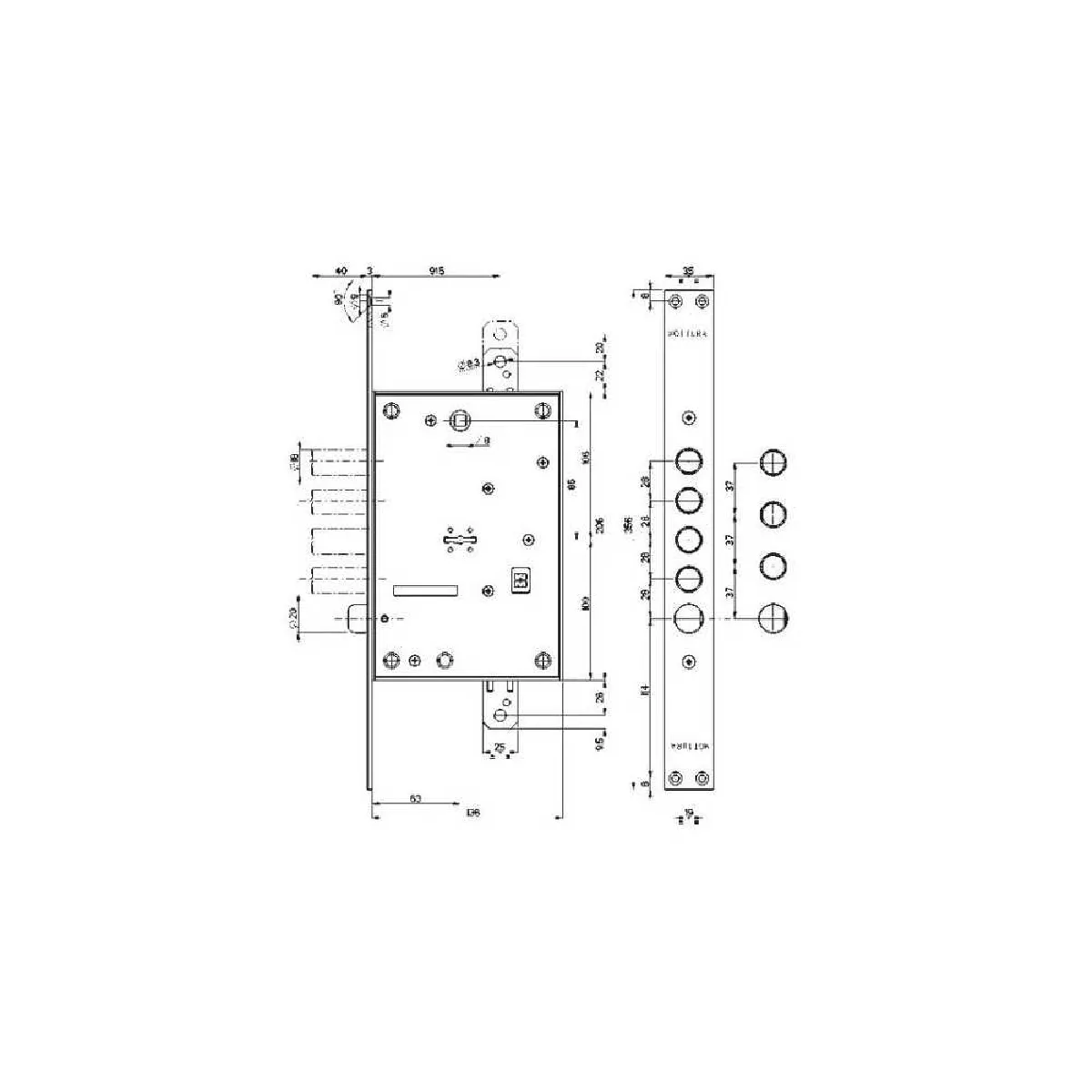

Le dessin technique montre un boîtier riveté/spot-welded, plusieurs points de fixation, un double panneton visible et une découpe pour cylindre/serrure sur la zone de la têtière. La têtière comporte deux trous fraisés pour fixations en partie haute et basse. Les pênes et les tringles sont disposés pour garantir une bonne résistance mécanique.

Contenu et pièces détachées

Accessoires non inclus. Pièces de rechange indiquées comme NON DISPONIBLE selon les informations fournies.

Référence fabricant

Réf. fabricant : 52771DM28
