Mab AC340 Axe carré 15,8 x 15,8 mm style italien

Présentation du produit

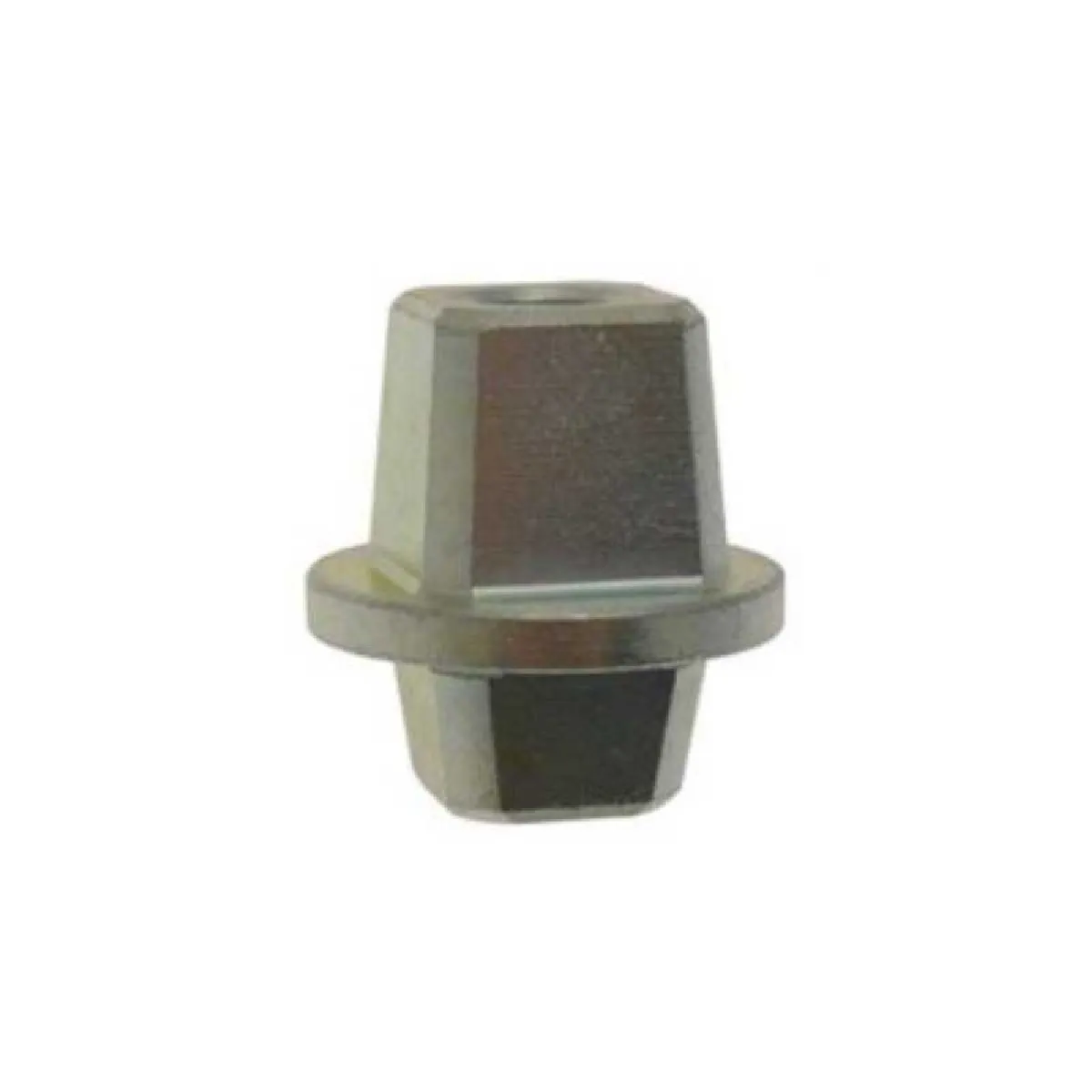

Le modèle AC340 est un axe / écrou en style italien (tapered) conçu pour compléter la série 77XX et optimiser la précision de rotation des organes mécaniques. Dimensionné pour un entraînement carré de 15,8 x 15,8 mm, il offre une solution robuste pour remplacement ou intégration OEM.

Technologie et conception

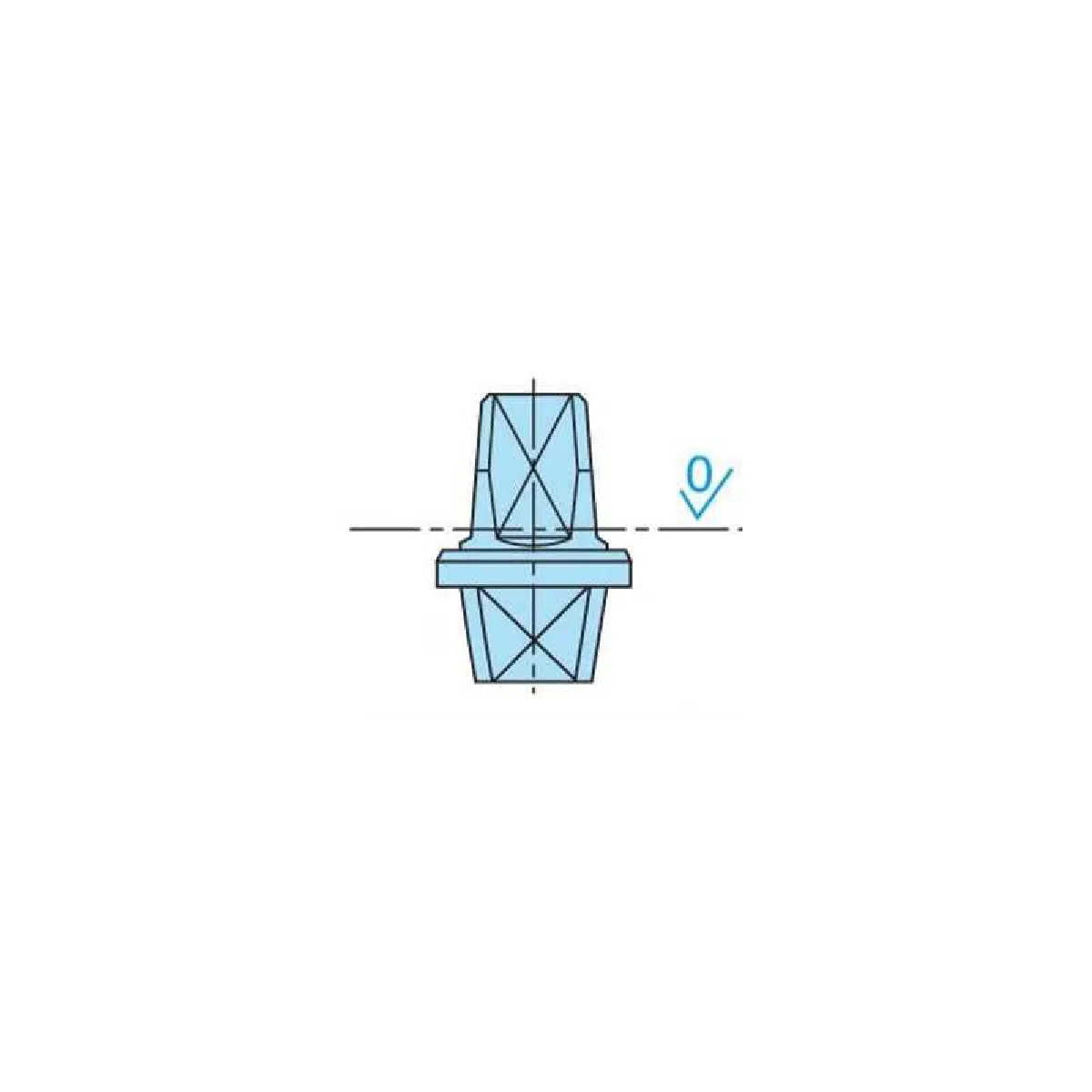

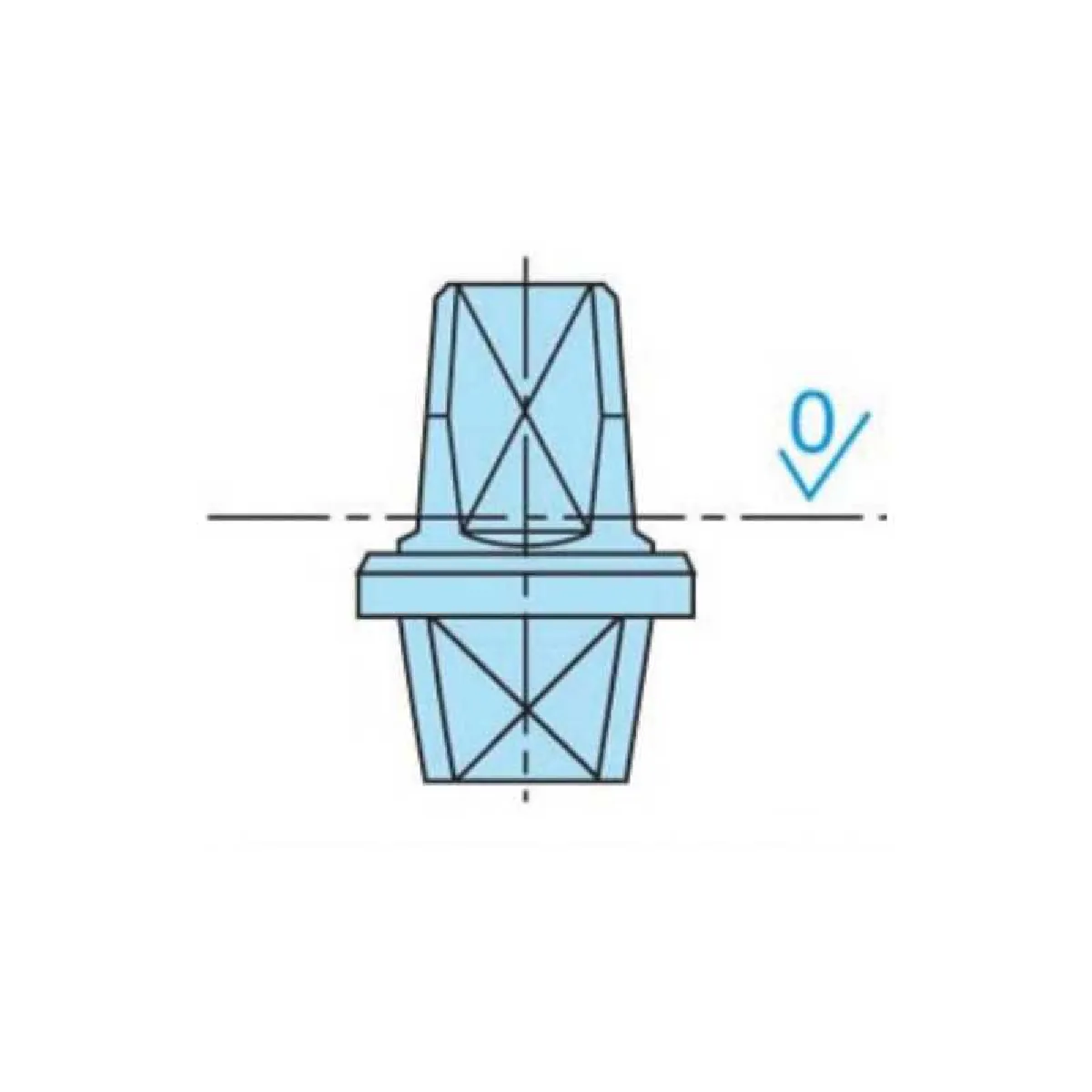

• Corps conique multi-facettes : forme tapered à facettes (hexagonales/carrées) pour un centrage précis et une transmission d'effort homogène.
• Siège conique avec bride intégrée : bride positionnée en milieu de hauteur pour un appui stable et une meilleure répartition des charges.
• Filetage interne : taraudé en partie supérieure, facilitant la fixation et l'assemblage avec les composants de la série 77XX.
• Finition zinguée argentée : traitement anticorrosion pour usage intérieur et extérieur, augmentant la durée de vie en conditions exposées.

Caractéristiques produit

• Modèle : AC340
• Type : axe / écrou style italien (tapered)
• Entraînement : carré 15,8 x 15,8 mm
• Matériau : métal, finition zinguée (argent)
• Siège : conique avec bride intégrée (flanged)
• Orientation : conique aux deux extrémités (symétrique)
• Filetage : taraudé (femelle) visible en partie supérieure
• Marquages visibles : aucun marquage fabricant apparent
• Compatibilité : conçu pour harmoniser avec les pivots et bras de la série 77XX
• Résistance : composants robustes adaptés à un usage intensif et aux conditions extérieures
• Avantage mécanique : réduit les frottements, prolonge la durée de vie des pièces en assurant un ajustement précis
• Utilisation recommandée : remplacement ou intégration OEM pour améliorer la précision de rotation des mécanismes équipés d'un entraînement carré 15,8x15,8 mm

Description d'usage

Les bras fournis sont calibrés pour s'harmoniser avec les pivots 77XX : ergonomie de préhension facilitant la manipulation et montage sécurisé. L'assemblage bride-corps conique minimise les points de jeu et assure une transmission régulière du mouvement, limitant l'usure prématurée.

Entretien et conseils

Pour maintenir les performances et la longévité, vérifier périodiquement l'état du traitement de surface et nettoyer les résidus. En cas d'installation en environnement très corrosif, prévoir une protection complémentaire adaptée au matériau environnant.
