Carte amplificateur 4 canaux HiFi - Vert

Pilotage PWM isolé pour charges DC jusqu'à 10 A par canal

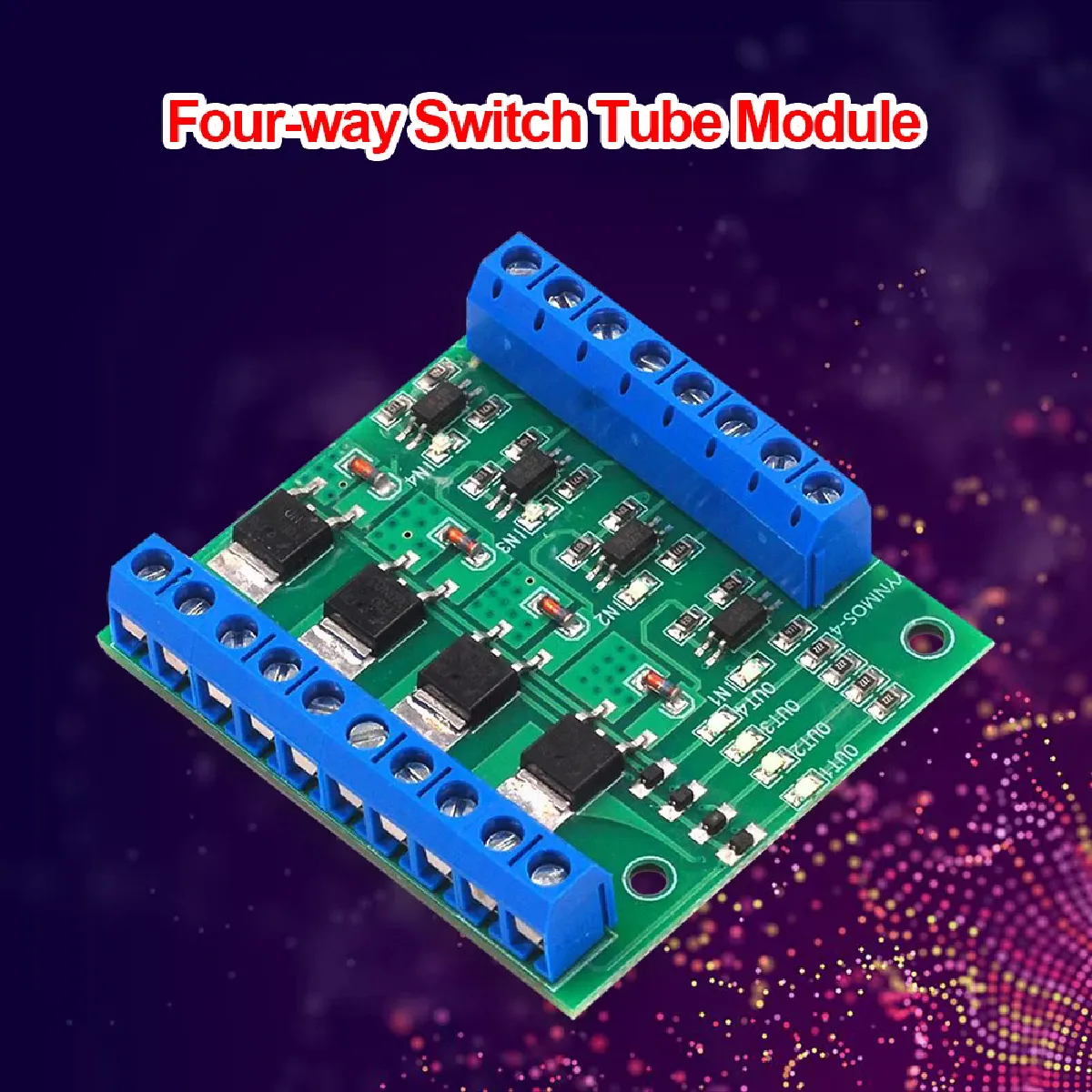

Cette carte facilite le contrôle de quatre charges continues via un signal PWM isolé par optocoupleur. Elle accepte un signal d'entrée de 3 à 20 V PWM à 0 à 200 Hz, ce qui la rend compatible avec des sorties MCU ou interfaces PLC. Chaque canal délivre une alimentation commutée de 3.7 à 27 V DC avec un courant maximal de 10 A par canal, permettant la commande de moteurs, lampes, bandes LED, pompes à eau miniatures et électrovannes. Des indicateurs dédiés affichent l'activité d'entrée et de sortie pour un diagnostic rapide lors des tests et mises au point.

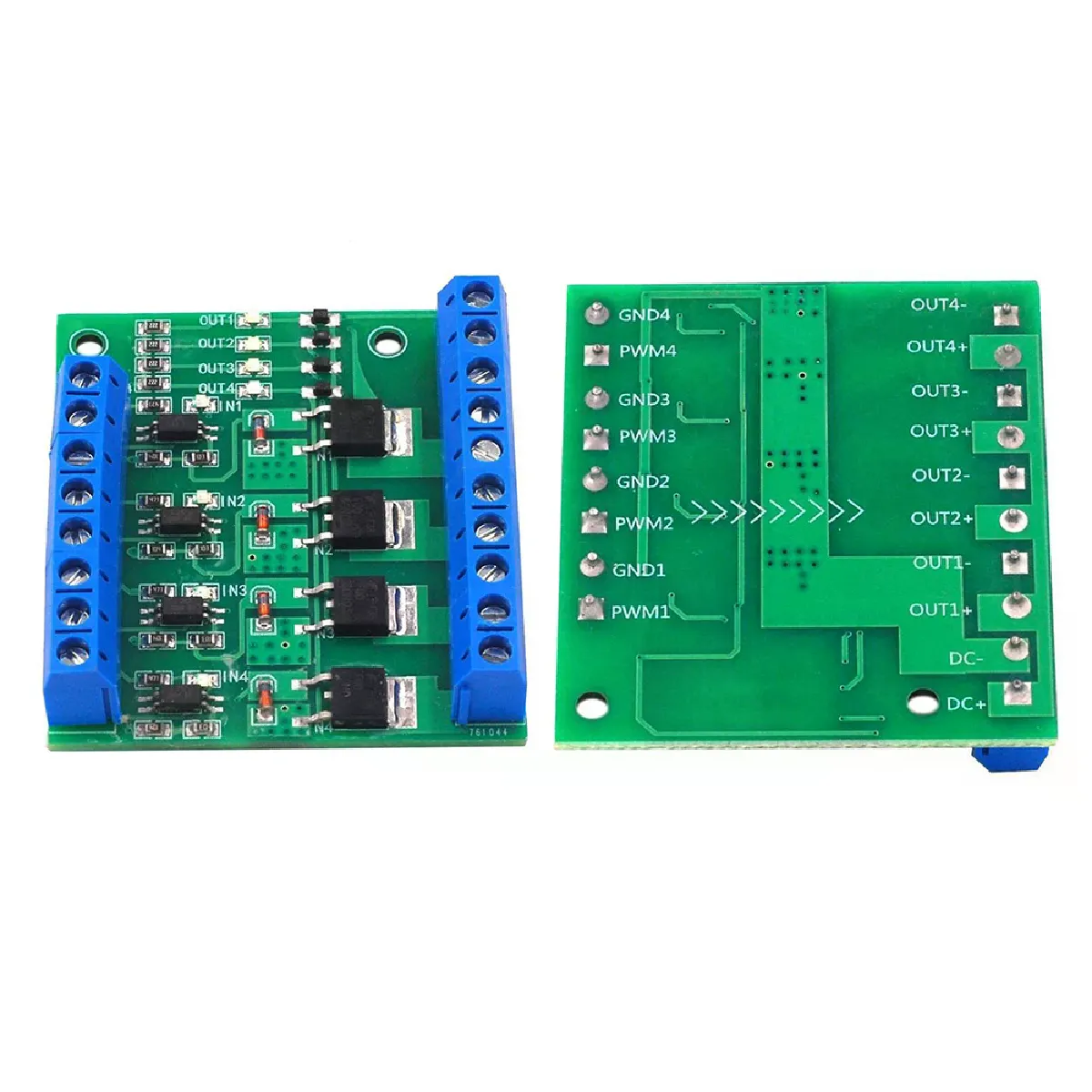

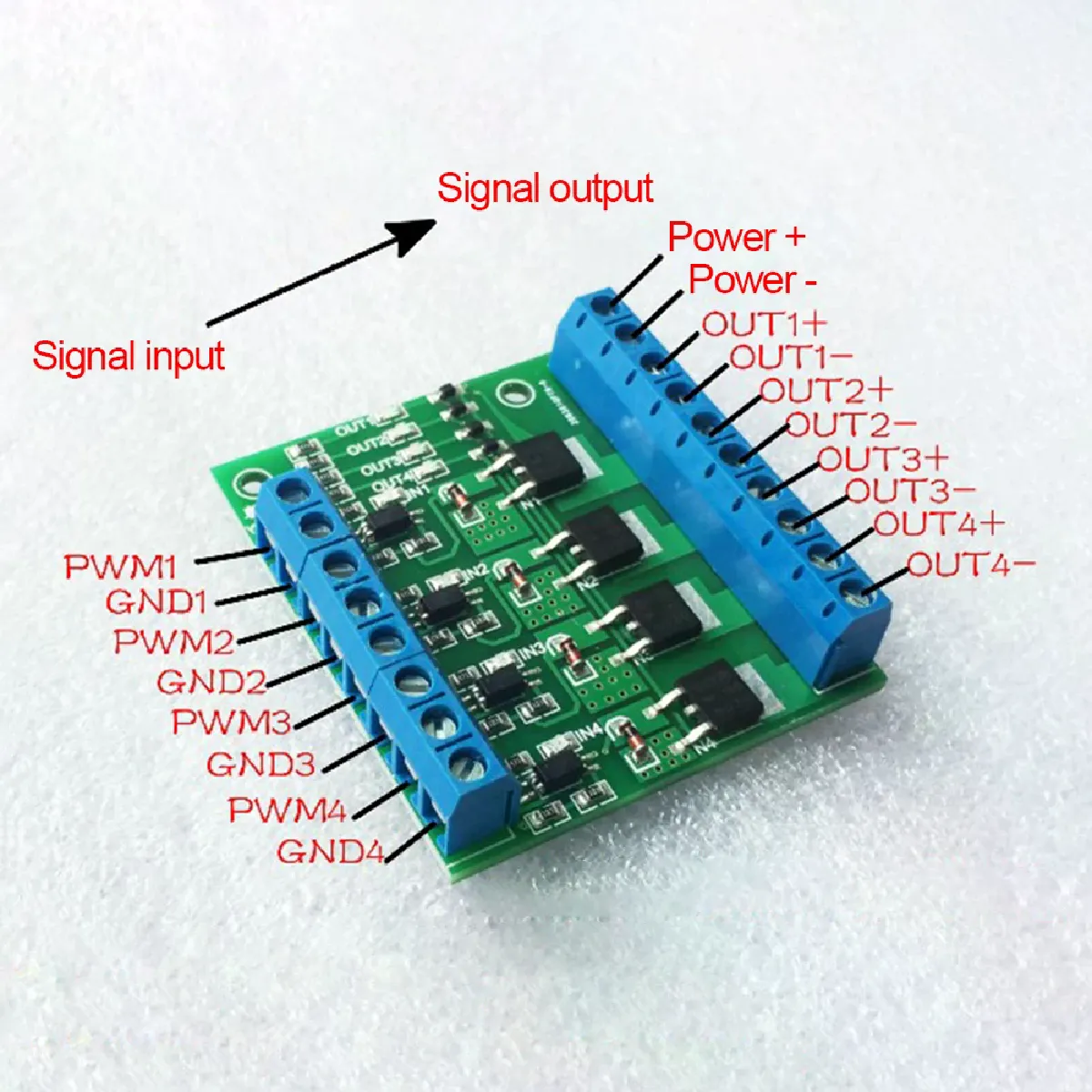

La construction MOSFET et l'isolation entrée/sortie favorisent une immunité élevée aux interférences et une stabilité de fonctionnement. Le bornier de sortie simplifie le câblage, tandis que les repères DC+, DC, PWM, GND, OUT+ et OUT guident l'intégration dans un coffret ou un pupitre. Le format compact 56 × 50 × 10 mm et un poids de 27 g s'adaptent aux montages exigus, avec une alimentation de charge comprise entre 3.7 et 27 V DC pour des applications de variation de vitesse ou de luminosité.
