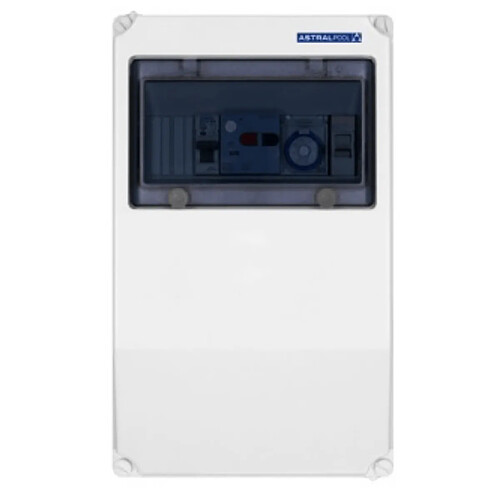

Fluidra Panneau électrique protection pompe

Armoire de manœuvre pour protection anti-bombes et contrôle d'1 phare sous-marin. Contacteur de protection magnétothermique (1,6 à 10A), horloge de programmation 24 heures. 3 positions : Auto / 0 / Manuel. 12V 315VA. Sortie protégée pour 1 lampe sous-marine. L'alimentation électrique de l'armoire peut être monophasée ou triphasée.
















Types de panneau électrique









Taper






Courant gamma






MONOPHASÉ






TROIS PHASES





UN
1,6A - 2,5A
1/4 CV


3/4CV - 1CV



B


2,5A - 4A

1/2 CV


1,5 CV - 2 CV



W


4A - 6,3A

3/4CV - 1CV


3CV



D


6,3A - 10A

1,5 CV


4CV








DESCRIPTION:




Protection IP-65. Cristal transparent avec fermoir et clé. Le circuit de commande dans tous les modèles et ? 230VAC selon le modèle choisi, l'alimentation électrique des armoires peut être au moins une des suivantes :

monophasé : 220/240V (P+N+t) 50Hz/60Hz
triphasé : 380/415V (3P+N+t) 50Hz/60Hz

Horloge de contrôle 24H avec pas de programmation tous les 1/4/heure (c'est-à-dire que l'horloge est programmable par pas de 15 minutes). Raccordement pour télécommande de la pompe (marche/arrêt, ...) pour équipements auxiliaires (détecteur de froid, contrôle de niveau...). Tous les produits sont fournis avec :

Schéma électrique
Diagramme de connexion
Mode d'emploi
Certificat de conformité CE
Joint pour chaque entrée et sortie de câble.
Vis et chevilles (4) pour installation murale.

En fonction du courant nominal de la pompe de filtration, le type d'armoire doit être sélectionné.
