Ultima STHCPLT5X8 Vis sans-tête DIN 913 5x8 hex creux bout plat acier brut 45H boîte 200

Présentation du produit

Vis sans-tête ULTIMA conformes à la norme DIN 913 (ISO 4026), équipées d'une empreinte hexagonale interne (Allen) et d'un bout plat. Modèle STHCPLT5X8 conditionné en boîte 5x8 (200 pièces), fabriquées en acier avec finition brute et dureté indiquée 45H. Conçues pour des assemblages métalliques nécessitant une fixation affleurante sans tête apparente.

Présentation technologique

• Norme : DIN 913 / ISO 4026 géométrie et dimensions normalisées pour vis sans-tête à bout plat.
• Matière : acier résistance mécanique adaptée aux applications d'ajustement et de blocage.
• Embout : empreinte hexagonale interne (Allen) pour un serrage précis et sans glissement.
• Bout : plat (bout plat) pour une surface de contact uniforme et limitation des déformations localisées.
• Finition : brut/non plaqué surface non traitée permettant éventuellement des traitements ultérieurs (revêtement, peinture, galvanisation).
• Dureté : 45H (valeur indiquée sur image) dureté de mise en uvre adaptée aux applications de blocage.

Caractéristiques du produit

Ces vis sans-tête ULTIMA sont destinées aux montages mécaniques où une fixation affleurante est nécessaire (assemblage de pièces, réglages de position, serrage de composants dans des alésages borgnes ou traversants). Elles offrent une empreinte hexagonale interne pour un serrage contrôlé à l'aide d'une clé Allen appropriée et un bout plat pour un contact stable avec la pièce à serrer.

Dimensions et filetage (valeurs typiques disponibles)

• Diamètres disponibles (mm) : 3, 4, 5, 6, 8, 10, 12
• Pas de filetage par diamètre (mm) : 3 0,5 ; 4 0,7 ; 5 0,8 ; 6 1,0 ; 8 1,25 ; 10 1,5 ; 12 1,75

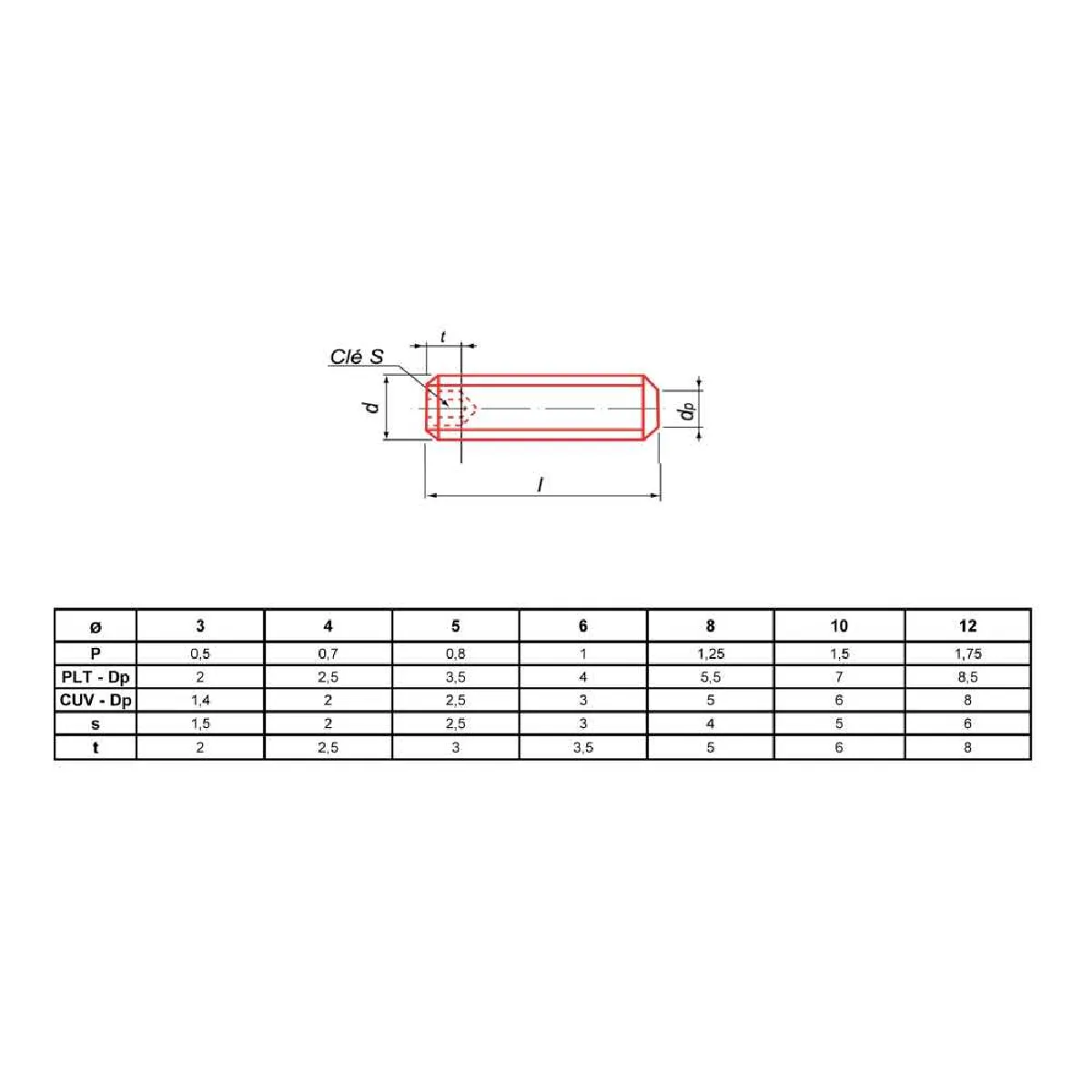

Principales dimensions nominales (exemples indicatifs selon DIN 913)

• Largeur empreinte hexagonale s (mm) : 3 1,5 ; 4 2,0 ; 5 2,5 ; 6 3,0 ; 8 4,0 ; 10 5,0 ; 12 6,0
• Distance jusqu'à l'empreinte t (mm) : 3 2,0 ; 4 2,5 ; 5 3,0 ; 6 3,5 ; 8 5,0 ; 10 6,0 ; 12 8,0
• PLT Dp (mm) : 3 2,0 ; 4 2,5 ; 5 3,5 ; 6 4,0 ; 8 5,5 ; 10 7,0 ; 12 8,5
• CUV Dp (mm) : 3 1,4 ; 4 2,0 ; 5 2,5 ; 6 3,0 ; 8 5,0 ; 10 6,0 ; 12 8,0

Conditionnement et références

• Référence fabricant : STHCPLT5X8
• Conditionnement : 5x8 (boîte de 200 pièces)
• EAN : 3598647079789
• Couleur : noir (aspect brut ou noircissement de surface selon finition d'origine)

Utilisation et conseils de sélection

• Sélectionnez le diamètre et le pas adaptés à l'écrou ou à la pièce taraudée selon le tableau des pas indiqué cidessus.
• Choisissez la longueur (cote l) en fonction de la profondeur d'engagement requise se référer au dessin technique pour la cote l spécifique.
• Utiliser une clé Allen de taille appropriée pour éviter l'arrondi de l'empreinte et garantir un serrage efficace.
• Pour des environnements corrosifs ou des exigences esthétiques, prévoir un traitement de surface ou un matériau alternatif (inox, zingué, etc.).

Produit conforme aux dimensions DIN 913, adapté aux applications industrielles et de maintenance nécessitant des fixations affleurantes et une précision de positionnement.
