ULTIMA Vis métaux DIN 933 Classe 8.8 Tête hexagonale Filetage total

Présentation du produit

La vis métaux ULTIMA DIN 933 est conçue pour les assemblages mécaniques et les constructions nécessitant une bonne tenue mécanique. Sa tête hexagonale facilite le serrage avec une clé adaptée, tandis que son filetage total permet une fixation efficace sur toute la longueur utile.

Technologie et spécificités

• Norme DIN 933 : géométrie adaptée aux assemblages techniques
• Classe de résistance 8.8 : bonne performance mécanique pour de nombreuses applications
• Filetage total : filetage sur toute la longueur pour le montage métal sur métal et lutilisation avec écrou ou taraudage
• Tête hexagonale : serrage pratique avec clé S conforme aux tableaux DIN
• Finition brute / non revêtue : aspect matière pour intégration dans des montages protégés ou traités

Caractéristiques et avantages

• Idéale pour les assemblages mécaniques et structures techniques
• Longueur mesurée de lassise sous tête jusquà lextrémité de la vis
• Dimensions normalisées selon le diamètre, le pas, la hauteur de tête et la largeur entre plats
• Repères dimensionnels disponibles pour plusieurs diamètres de 4 à 20 mm
• Convient aux montages nécessitant un serrage fiable et une bonne résistance

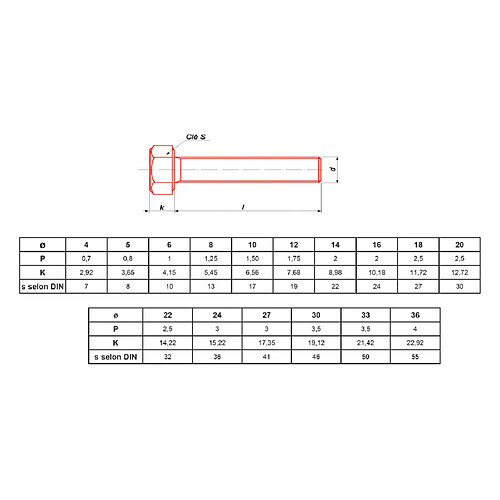

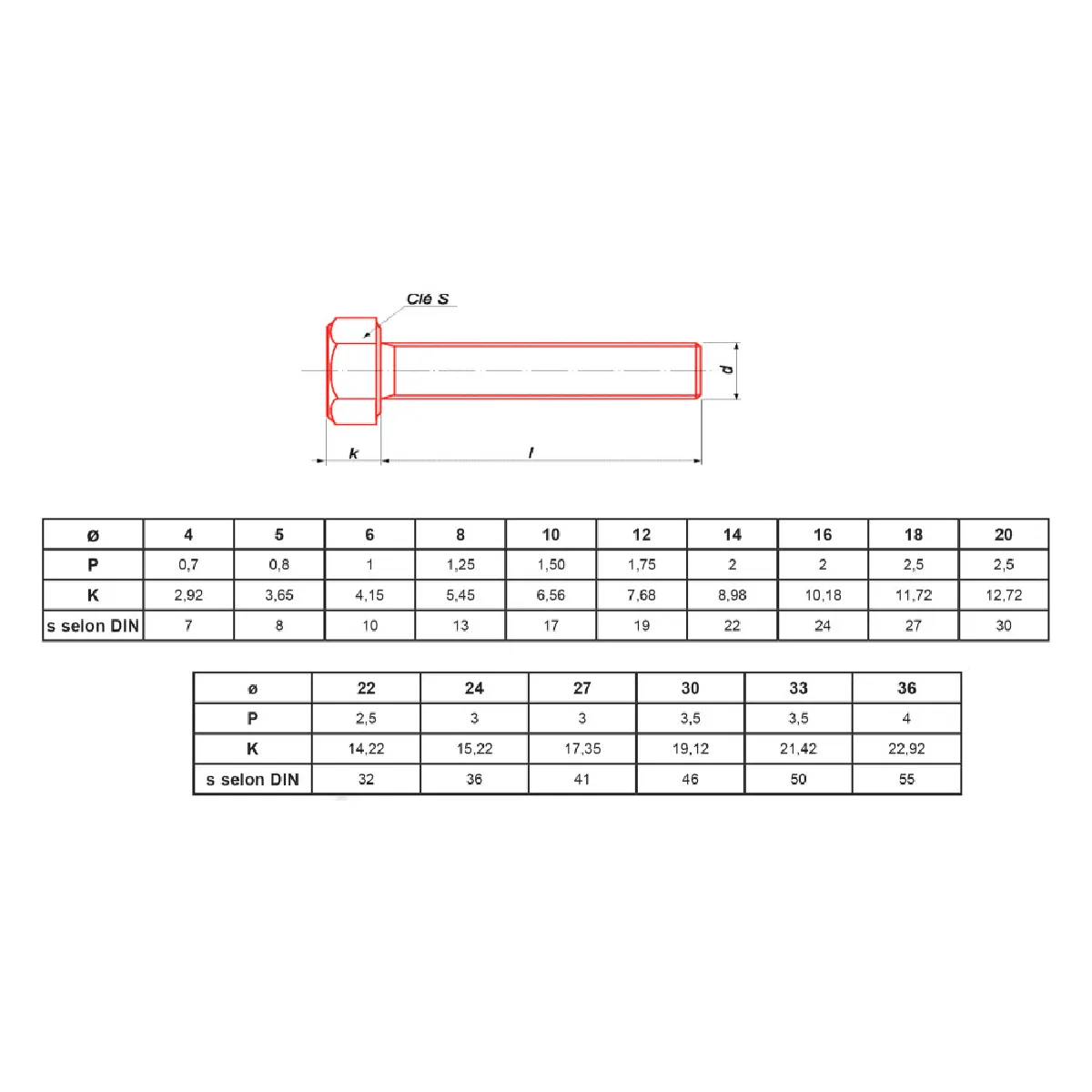

Repères dimensionnels

• Ø 4 mm : pas 0,7 - hauteur de tête 2,92 mm - clé S 7 mm
• Ø 5 mm : pas 0,8 - hauteur de tête 3,65 mm - clé S 8 mm
• Ø 6 mm : pas 1 - hauteur de tête 4,15 mm - clé S 10 mm
• Ø 8 mm : pas 1,25 - hauteur de tête 5,45 mm - clé S 13 mm
• Ø 10 mm : pas 1,5 - hauteur de tête 6,56 mm - clé S 17 mm
• Ø 12 mm : pas 1,75 - hauteur de tête 7,68 mm - clé S 19 mm
• Ø 14 mm : pas 2 - hauteur de tête 8,98 mm - clé S 22 mm
• Ø 16 mm : pas 2 - hauteur de tête 10,18 mm - clé S 24 mm
• Ø 18 mm : pas 2,5 - hauteur de tête 11,72 mm - clé S 27 mm
• Ø 20 mm : pas 2,5 - hauteur de tête 12,72 mm - clé S 30 mm

Conseils dutilisation

Pour les environnements exposés, prévoir un traitement anticorrosion ou une protection de surface adaptée. Respecter les couples de serrage et les préconisations techniques selon la classe 8.8 et la configuration dassemblage.
